Rita utspänning genom diodkrets

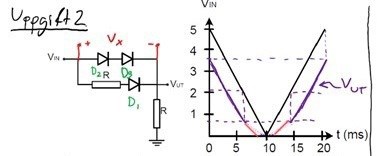

Följande krets och graf är lösningsförslaget till en uppgift, vad jag undrar är varför utspänningen inte plottas som 0V direkt då inspänningen understiger 0.7V (diodernas spärrgränns)? Har detta med fas att göra eller varför ritas en rät linje mellan 0.7V och 0V?

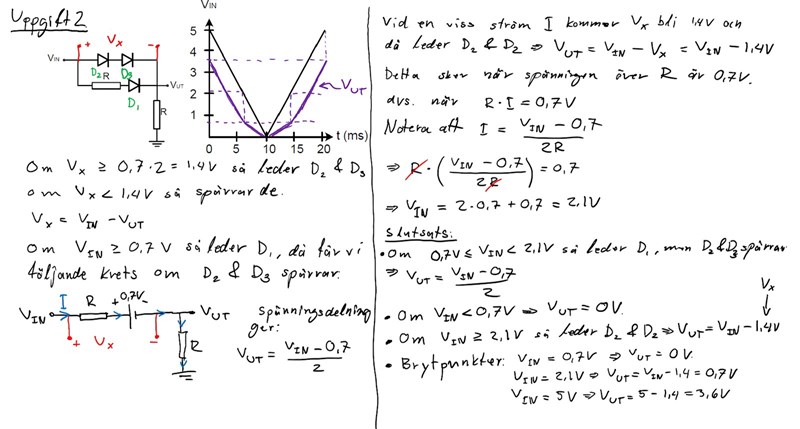

Det står under Slutsats:
Om $V_{\rm in} < 0,\!7\="" {\rm="" v}="" \rightarrow="" v_{\rm="" ut}="0\" {\rm="">$
Brytpunkter: $V_{\rm in} = 0,\!7\ {\rm V} \Rightarrow V_{\rm ut} = 0\ {\rm V}.$

Jag förstår inte riktigt grafen. Det kanske bara inte syns, det inträffar under för kort tid?

Jag håller med 2fly2cry om att figuren verkar vara felritad för inspänningar mellan 0,7 och 2,1 V

Jan Ragnar skrev:
Jag håller med 2fly2cry om att figuren verkar vara felritad för inspänningar mellan 0,7 och 2,1 V

Stämmer det att utspänningen skall vara på 0 för att sedan previs vid Vin=2.1 hoppa upp till 0.7V? Resten oförändrat...

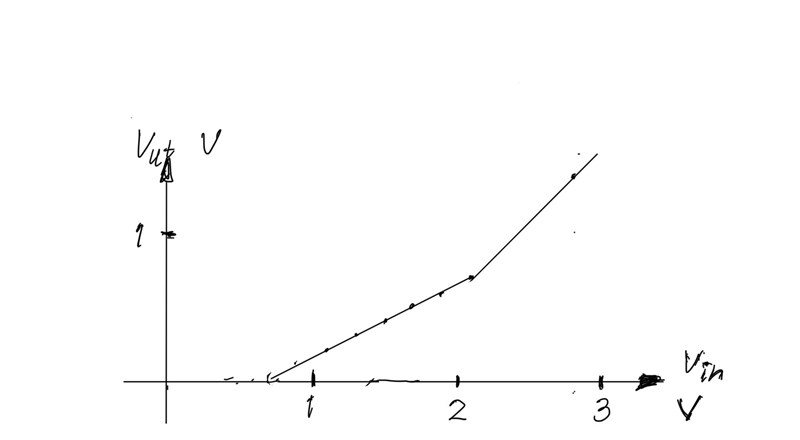

Nej, den ökar enligt figuren nedan.
