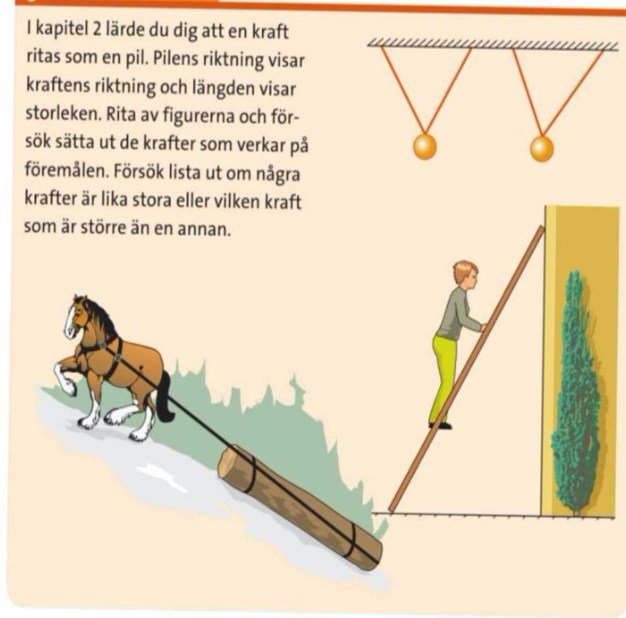

Rita ut krafter som pilar
Har jag ritat ut pilarna rätt?
En del pilar är rätt, men inte alla. Det saknas också förklaring för varje pil vilken kraft den representerar. Och vad menar du med pilar åt båda håll på samma streck?
Smaragdalena skrev:En del pilar är rätt, men inte alla. Det saknas också förklaring för varje pil vilken kraft den representerar. Och vad menar du med pilar åt båda håll på samma streck?

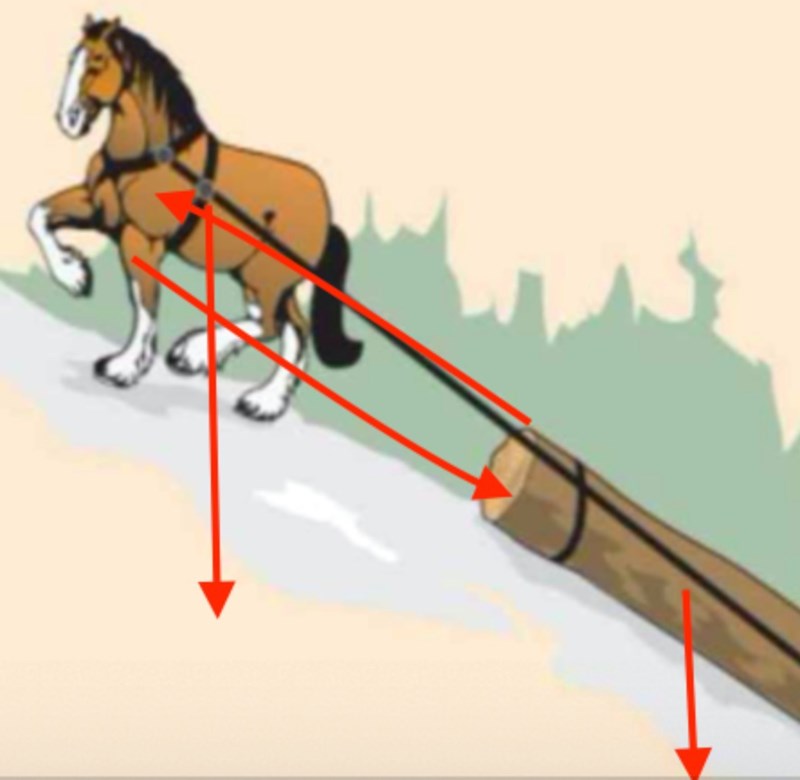

På den första bilden har vi följande krafter:
- dragningskraften (?) ifrån hästen på stocken respektive dragningskraften (?) ifrån trästocken på hästen.
- Tyngdkraften på hästen och trästocken ifrån jordens medelpunkt.
- En friktionskraftspil för hästen och stocken som pekar nedåt i branta backen, men en större pil som pekar åt motsatt håll.

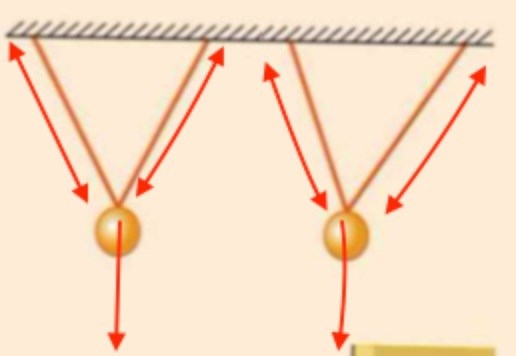

På andra bilden har vi följande krafter:
- Spänningskraftspilar ifrån båda repen som hänger ifrån taket. Dessa hänger bollen.
- Tyngdkraften ifrån jordens centrum på bollen.

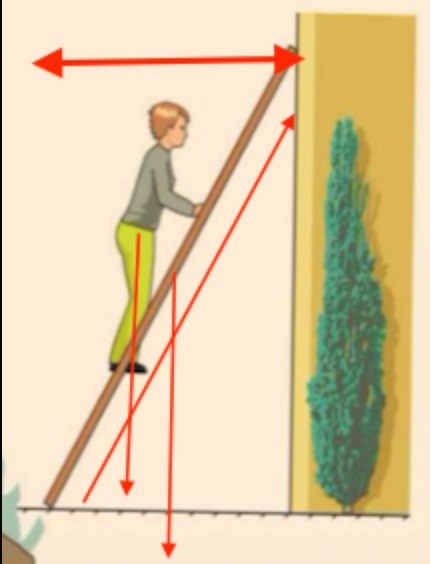

På tredje bilden har vi följande krafter:
- Tyngdkraften ifrån jordens centrum på massans centrum hos steget och individen som står på den.
- Friktionskraften mellan stegen och golvet som pekar framåt.
- Normalkraften mellan stegen och väggen som pekar i motsatt riktning till lutningen, samt normalkraften mellan golvet och trappan i riktning vinkelrätt uppåt.
Glömt någon?
Man behöver bestämma sig för vad det är man undersöker, t ex antingen kulorna eller repen i bild 2, annars bir det rörigt. Om det är kulan du framlägger, skall man kunna se att summan av alla krafter på den är 0, om den är i vila. Då skall du alltså ha med snör-pilarna som pekar snett uppåt men inte de som pekar neråt. Om det är snörena som är intressanta skall inge tyngdkraften på kulan vara med, men kraften från taket behöver vara med.
Smaragdalena skrev:Man behöver bestämma sig för vad det är man undersöker, t ex antingen kulorna eller repen i bild 2, annars bir det rörigt. Om det är kulan du framlägger, skall man kunna se att summan av alla krafter på den är 0, om den är i vila. Då skall du alltså ha med snör-pilarna som pekar snett uppåt men inte de som pekar neråt. Om det är snörena som är intressanta skall inge tyngdkraften på kulan vara med, men kraften från taket behöver vara med.
Jag tolkar det som att man ska rita ut alla krafter som verkar på föremålen, och inte endast en föremål. Därför har jag gett beskrivning av krafterna som verkar på alla föremålen. Den jag svarade med är till viss del en rättning av den första, undrar om jag fick rätt på de. Kan rita på nytt om det behövs.
I bild 1 & bild 3 undrar jag vad kraften framåt kallas vid botten, är det friktionskraften? Förstår inte vad en fiktions kraft som pekar framåt innebär, men jag vet att om krafterna framåt är lika stor som bakåt rör föremålet inte sig.
