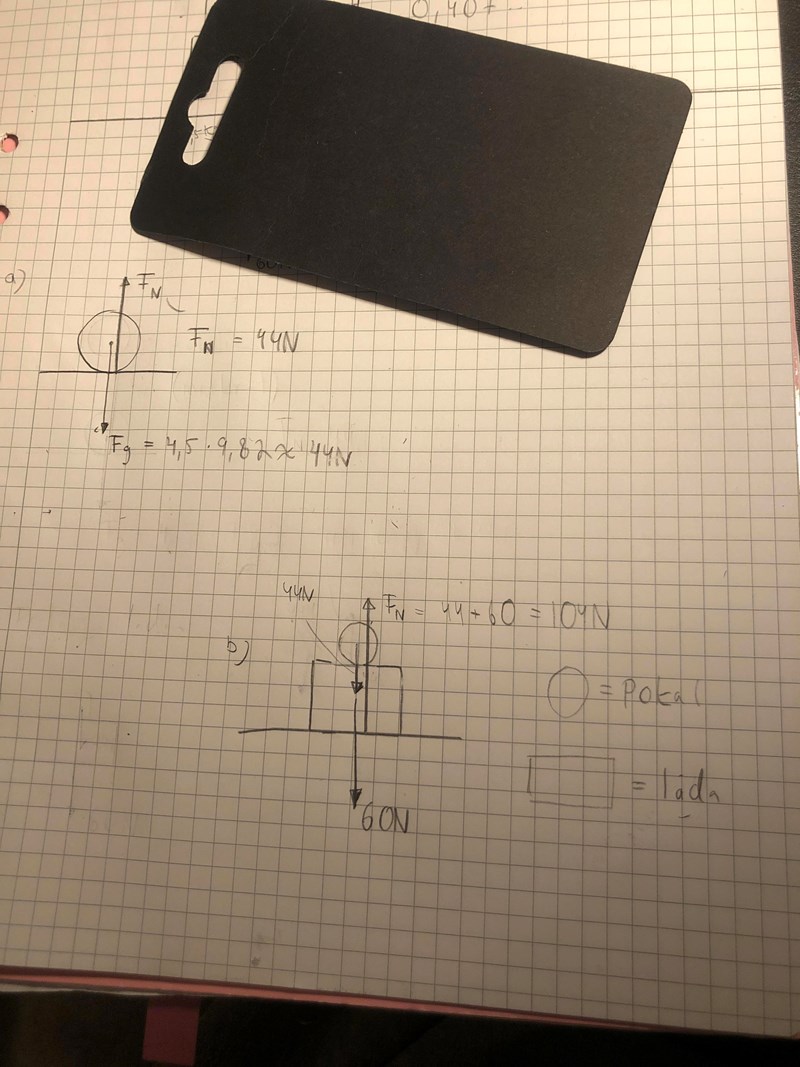

Ser i huvudsak bra ut, men kraft som pokalen utövar på lådan trycker på lådans lock, så du borde flytta ner kraftpilen lite.

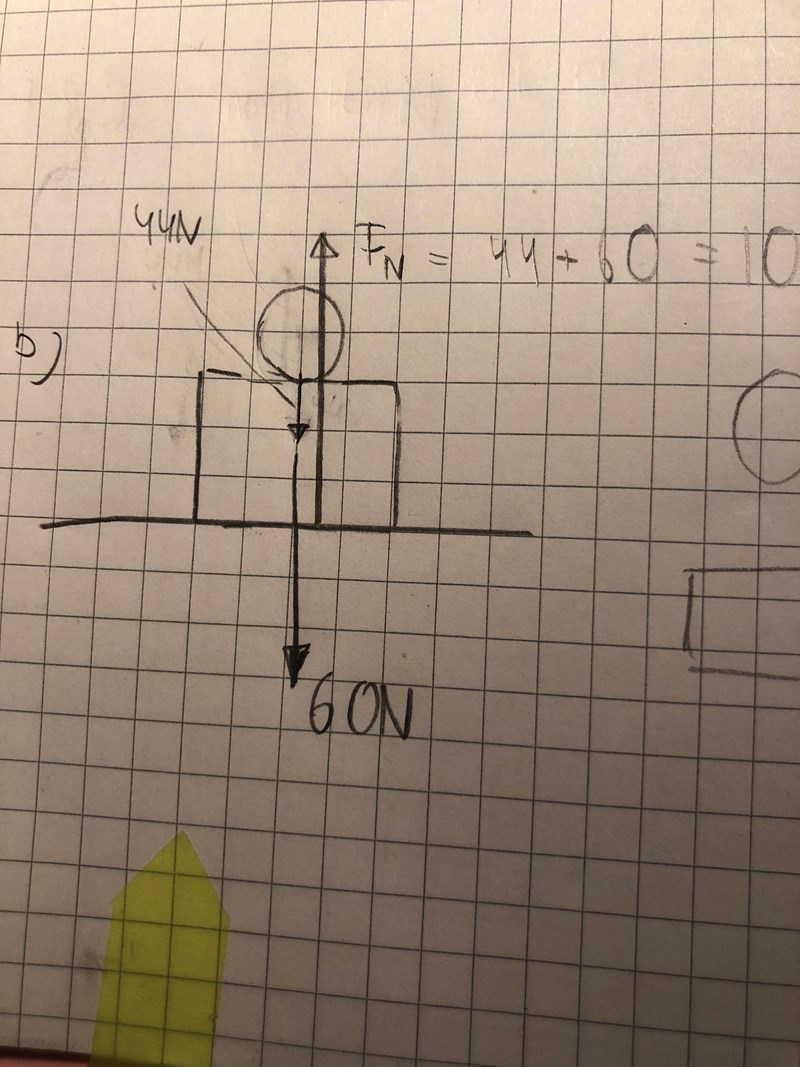

Så här? Ska pilen börja där de två ytorna möts? Varför?

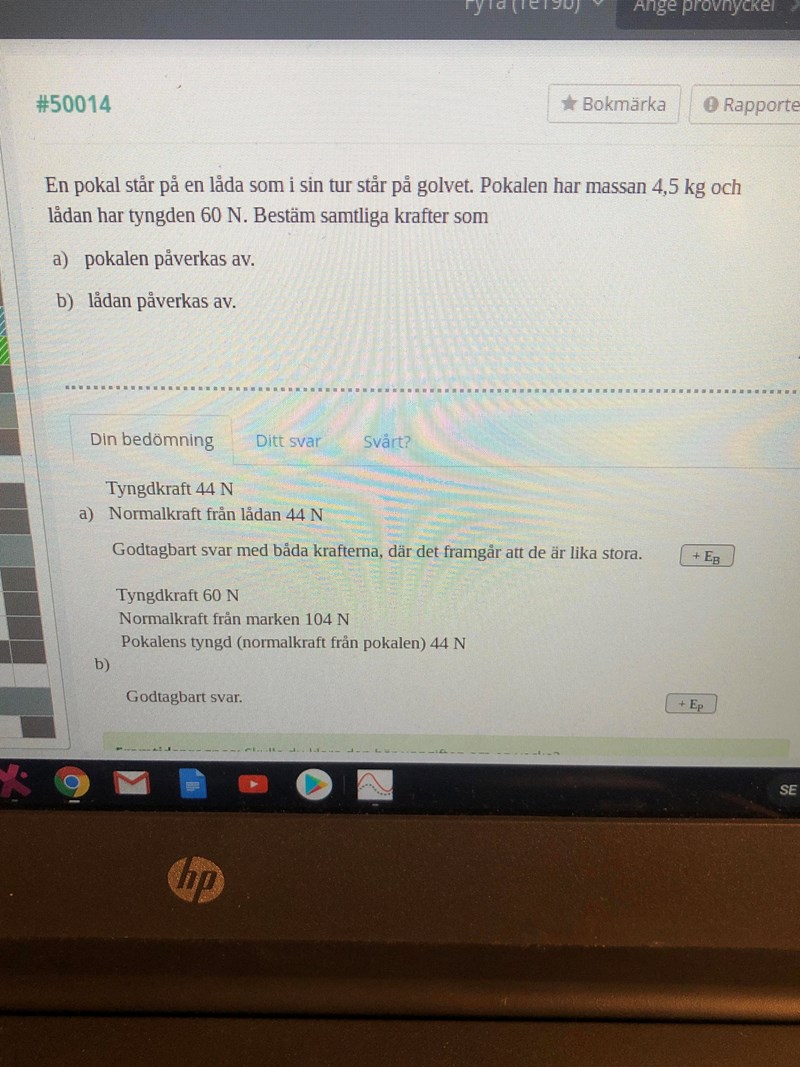

Precis så! Alla krafter har en angreppspunkt, en storlek och en riktning. I uppg. b) ska du studera lådan. Krafter som påverkar lådan har sin angreppspunkt på lådan. Din sista bild visar hur pokalen påverkar lådan. I din första bild visade du hur jordklotet drar i pokalen, men det är inte det som de frågade efter i b). (Men din bild på uppg. a) är rätt för här ska du visa krafterna på pokalen)
