4 svar
897 visningar
linneahaara behöver inte mer hjälp
linneahaara 9
Postad: 11 feb 2022 16:08

Rita ut kraftens riktning på ledare

Rita ut riktningen på de krafter som verkar på respektive ledare

Hejj! Förstår inte var jag ska börja...

Kan någon lösa den, och förklara hur man kan använda handregeln, om det går?



Tack på förhand

D4NIEL 2932
Postad: 11 feb 2022 17:55 Redigerad: 11 feb 2022 18:27

Vardera ledare befinner sig i ett magnetfält alstrat av den andra ledaren.

En strömförande ledare som befinner sig i ett  magnetfält påverkas av en kraft. Kraftriktningen ges av högerregeln.

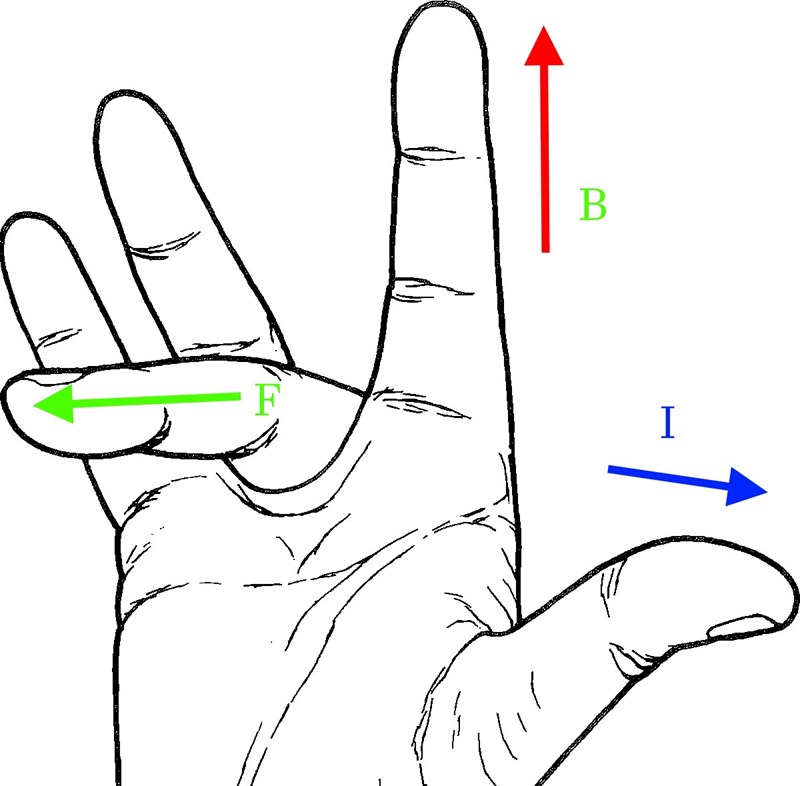

Det finns olika handregler, jag brukar låta pekfingret peka i magnetfältets (BB) riktning och tummen i strömmens (II) riktning. Kraften (FF) ges då av långfingrets riktning.

Det första du behöver göra är att rita ut magnetfälten från de två ledarna så du vet åt vilket håll fältet från vardera ledaren är riktat.

Ledaren till höger är utsatt för ett magnetfält från ledaren till vänster. Magnetfältet från ledaren till vänster är riktat nedåt i bilden vid ledaren till höger. Strömmen i ledaren till höger går ut från  pappret rakt mot oss. Alltså ska vi låta tummen peka mot oss och pekfingret peka nedåt.  Då kommer långfingret peka åt höger. Alltså är kraften på den högra ledaren riktad åt höger.

Klarar du att göra samma analys av ledaren till vänster? Du behöver ta reda på

1. Åt vilket håll är magnetfältet från den högra ledaren riktat?

2. Åt vilket håll går strömmen?

Använd sedan handregeln, med tummen i strömmens riktning och pekfingret i magnetfältets riktning.

linneahaara 9
Postad: 12 feb 2022 12:18

Aha ja!!! Jag förstår, tack så jättemycket för hjälpen:)

Zeptuz 197
Postad: 8 mar 2022 17:40
D4NIEL skrev:

Vardera ledare befinner sig i ett magnetfält alstrat av den andra ledaren.

En strömförande ledare som befinner sig i ett  magnetfält påverkas av en kraft. Kraftriktningen ges av högerregeln.

Det finns olika handregler, jag brukar låta pekfingret peka i magnetfältets (BB) riktning och tummen i strömmens (II) riktning. Kraften (FF) ges då av långfingrets riktning.

Det första du behöver göra är att rita ut magnetfälten från de två ledarna så du vet åt vilket håll fältet från vardera ledaren är riktat.

Ledaren till höger är utsatt för ett magnetfält från ledaren till vänster. Magnetfältet från ledaren till vänster är riktat nedåt i bilden vid ledaren till höger. Strömmen i ledaren till höger går ut från  pappret rakt mot oss. Alltså ska vi låta tummen peka mot oss och pekfingret peka nedåt.  Då kommer långfingret peka åt höger. Alltså är kraften på den högra ledaren riktad åt höger.

Klarar du att göra samma analys av ledaren till vänster? Du behöver ta reda på

1. Åt vilket håll är magnetfältet från den högra ledaren riktat?

2. Åt vilket håll går strömmen?

Använd sedan handregeln, med tummen i strömmens riktning och pekfingret i magnetfältets riktning.

Jag förstår inte vad du menar. Hur ska jag veta om magnetfältet är riktad nedåt eller uppåt? Symbolerna visar väl bara strömmens riktning, men så som du beskriver det så måste jag vrida handen så att magnetfälten är riktade åt samma håll för båda ledarna? Enda sättet jag kan få det till att vänstra ledarens kraft är riktad åt vänster och högra ledarens kraft är riktade åt höger är genom att ta magnetfältets riktning neråt, men jag vet inte hur jag ska veta det med de 2 symbolerna?

D4NIEL 2932
Postad: 8 mar 2022 18:39 Redigerad: 8 mar 2022 18:41

Magnetfältet runt den vänstra ledaren bildar slutna cirklar runt ledaren, medurs, så här

Runt den andra ledaren går cirklarna åt andra hållet. Din uppgift är att klura ut åt vilket håll fältlinjerna från den andra ledaren är riktade vid vardera ledare. En minnesregel för att komma ihåg åt vilket håll fältlinjerna roterar är "skruvregeln". Om strömmen är riktad in mot pappret ska linjerna rotera åt samma håll som när du skruvar åt ett lock eller skruvar in en högergängad skruv.

När du sedan vet det kan du använda regeln för tumme, pekfinger och långfinger för att hitta kraftens riktning på vardera ledare. Varje ledare befinner sig alltså i magnetfältet från den andra ledaren.
