Rita om kretsar.

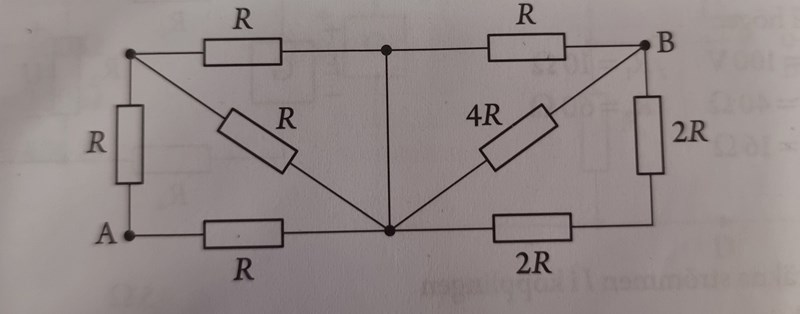

Har suttit med denna uppgiften alldeles för länge nu. Man ska beräkna resistansen mellan A och B. Men jag kan inte förstå hur jag ska ta mig vidare. Dels tycker jag det är svårt när man inte har en spänningskälls här och punkterna A och B är så långt ifrån varandra. Den tomma linjen i mitten är också lite lurig, kan någon ge lite tips? Hade gärna velat rita om den så den ser lite lättare ut men vet inte hur man ska tänka här
Du kan ju börja!
Man kan "morfa" sådana kopplingar på väldigt många sätt. Tänk på som att det är motstånd med riktiga ledningar, en krets som du skulle behöva implementera på ett kopplingsdäck eller på ett kretskort.
Börja till exempel med A.
Därifrån går två motstånd. Rita dessa horisontellt, bredvid varandra. Och så vidare.
Den "tomma linjen" är en kortslutning. Elektriskt är det en nod, som du kan kalla till exempel P.
I det är fallet är
Sedan kan du göra nästa ritning, med förenklingar.
