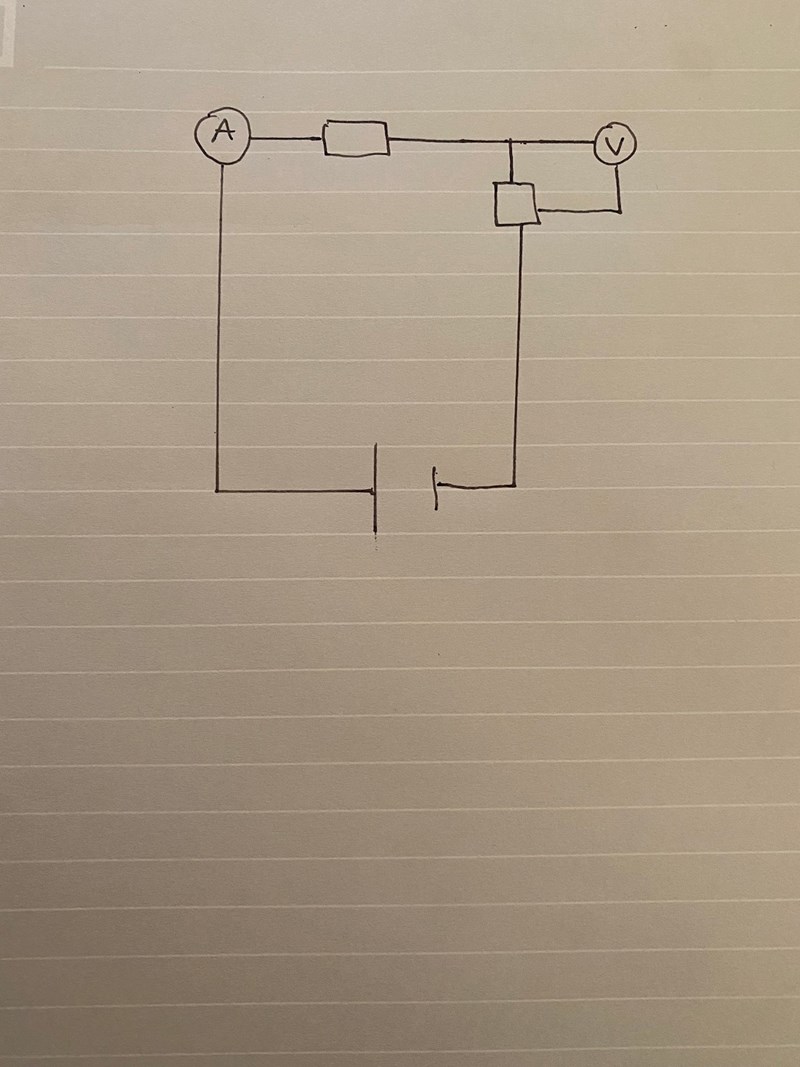

Rita kretsschema, se figur

Det går bara två trådar från högra motståndet. I ditt schema ser det ut som om det har tre. Voltmetern är ansluten precis nedanför motståndet.

Du har tillräcklig information för att avgöra spänningen över batteriet och båda motståndens värden, så det är nog meningen att du ska göra det.

Tillägg: 21 nov 2021 12:48

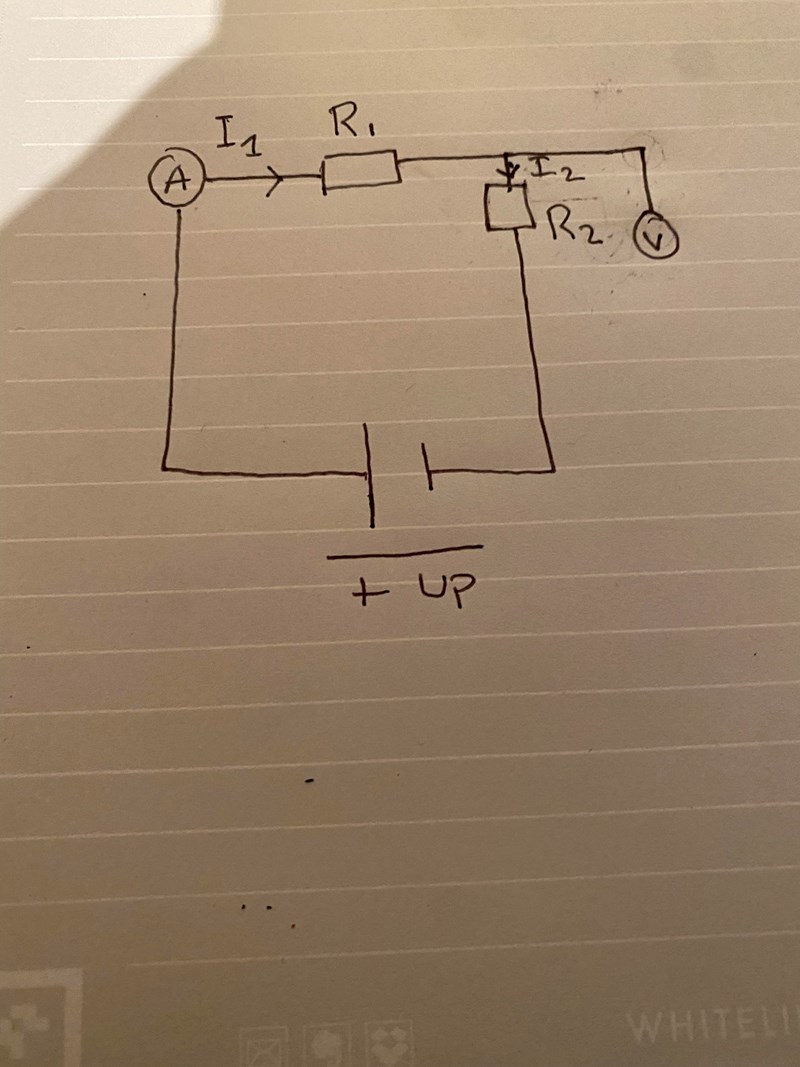

sådär??

Nej, den övre anslutningen av voltmetern var rätt.

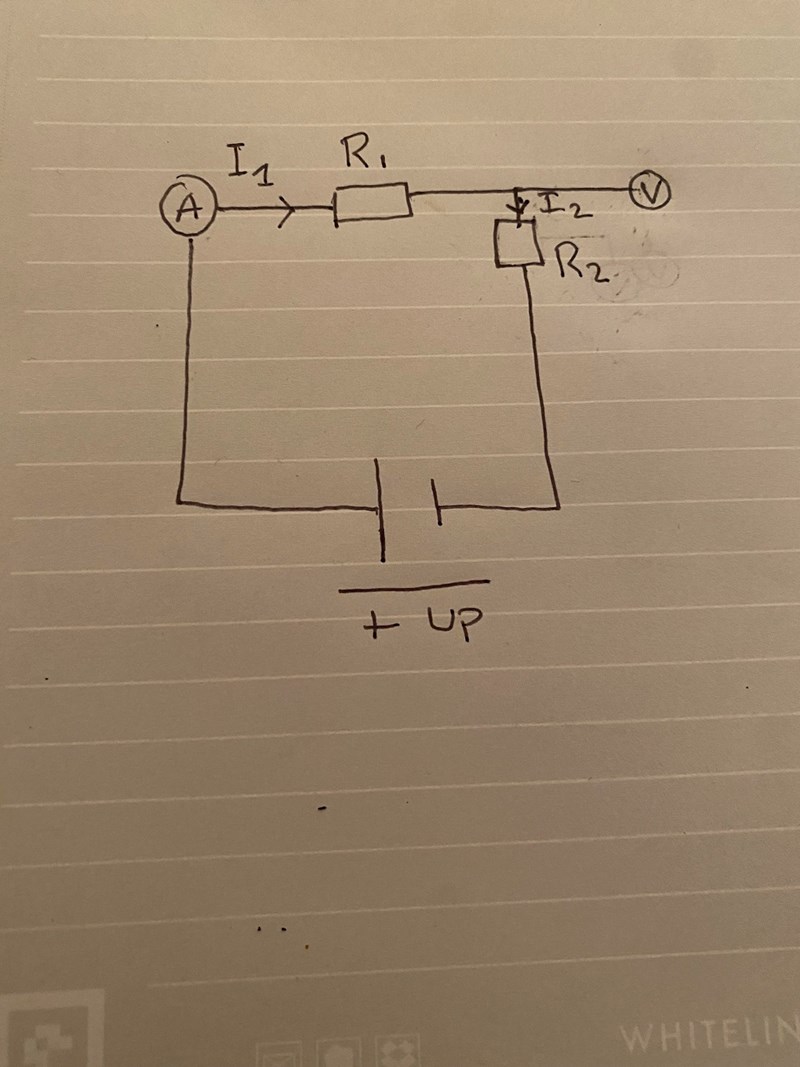

kan detta stämma? två trådar nu

En voltmeter mäter spänning. Spänning är samma sak som "skillnad i potential".

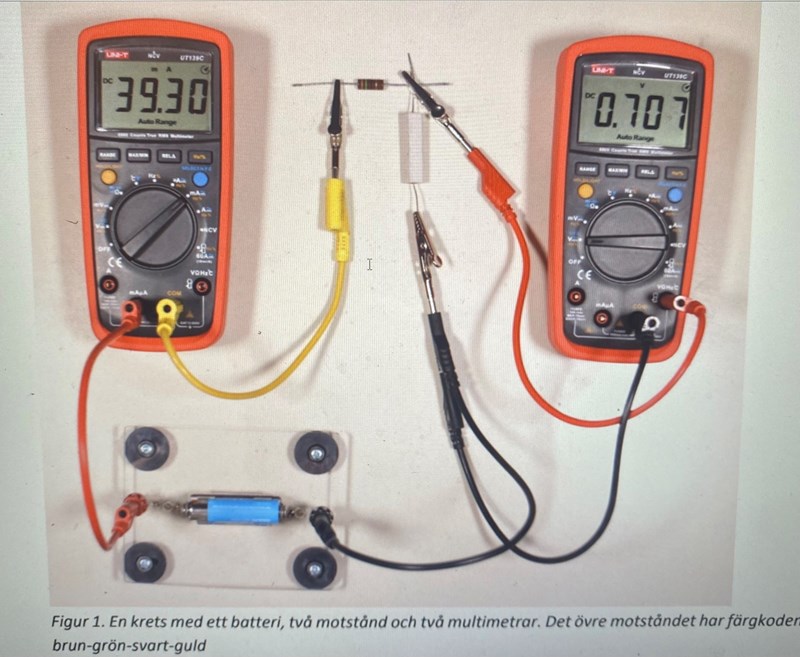

På bilden ser man att har du anslutit voltmetern över det vita motståndet, dvs en klämma var på det vita motståndets ben.

I din sista bild (17.21) sitter alla komponenter utom voltmetern rätt. Titta på bilden du hade i frågan och tänk bort voltmetern. Om den inte fanns där, var i kretsschemat kopplar du då in den?

sådär?

eller ska man kanske koppla Voltmetern parallelt med det högra motståndet?? dvs att voltmetern ska upp lite om man kollar på senaste figuren ovan.

Din sista bild är samma som den du postade 17.21 (voltmetern ritad längre ner men samma inkoppling).

Ja, voltmetern har ju 2 sladdar och är inkopplad parallellt över det det vita motståndet. Kolla sen mot bilden i frågan så du är säker på att allt är kopplat som i ditt schema.

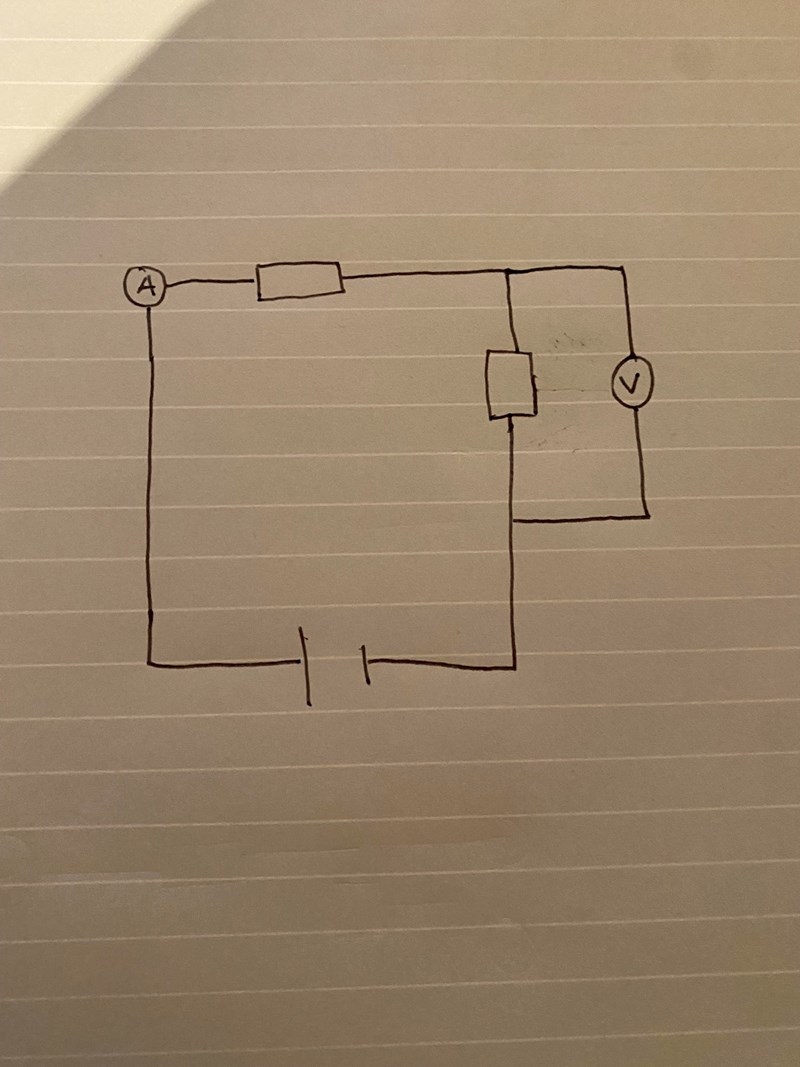

detta måste stämma va?

Nej. Motståndet har bara 2 anslutningar, inte 3. Voltmetern är ansluten på de 2 anslutningarna. Hur blir det då?

Rätt.

Voltmetern kopplas alltid parallellt med något, den mäter spänningen mellan de två punkterna där den kopplas in (kopplar du t ex in den över batteriet ser du vilken spänning batteriet har).

Amperemeter kopplas alltid in i serie, strömmen passerar genom den och den mäter strömmen.

Om du vill kan du sätta ut ett "+" bredvid långa strecket i batterisymbolen och under skriva spänningen, t ex "1,5 V".
Du kan också skriva ut värdena på motstånden bredvid dem om du vet hur många ohm de har.

men hur gör jag för att beräkna resistansen på det nedre motståndet? alltså den som är parallell med voltmetern?

Voltmetern mäter spänningen U över det vita motståndet, alltså hur mycket spänningen faller mellan motståndets ena ben och den andra benet.

Amperemetern mäter strömmen I. Kretsen är en slinga och ingen ström kan ta någon annan väg än genom alla komponenter inklusive ditt vita motstånd.

Ser du nu hur du ska räkna?

Då är du ju bara ta värdena givna på amperemätaren och voltmätaren:

R= U/I = 0.707/0.03930 = R

Visst?

Det stämmer.

Hur stort är det vänstra motståndet?

15 ohms, genom färgkoden brun-grön-svart-guld

Ni kanske inte blivit ombedda att göra det men det betyder att du kan räkna ut spänningen över det färgade motståndet, du har ju I.

Om du lägger ihop den spänningen med den du mätte över det vita motståndet, vad får du då?

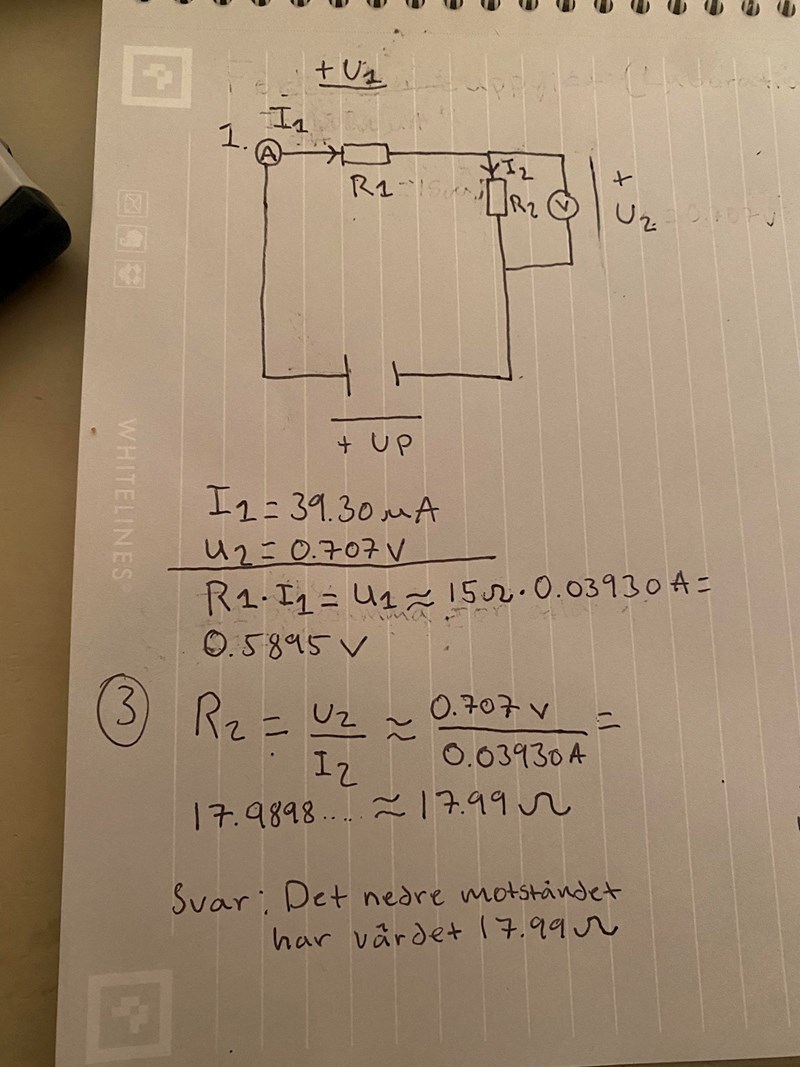

stämmer?

Ser bra ut. Avrunda 17,99 till 18,0 eftersom du hade 3 siffror i värdet från voltmetern.

Om du lägger ihop spänningarna U1 och U2 får du 0,5895 + 0,707 = 1,297 (avrundat).

Vilken spänning hade batteriet?

Om jag ska rita vart multimetern sitter på två seperate scheman för att mäta I3 och U2, vart bör de vara? Jag försökte själv, rätt säker på schemat för u2 men osäker för i3. Infogar en bild nedan hur jag ritade dessa kretsscheman

detta är då schemat för kretsen utan multimetern, ursäkta för ordningen..

Det verkar vara en ny fråga eller hur? Skapa en ny tråd i så fall.

Annars ser båda voltmetern för U2 och amperemetern för I3 rätt placerade ut. (Ser du förresten att spänningen över R2 och R3 är samma.)
