Rita kraftfigur

Vi kan börja med 16, lådan på lastbilsflaket.

Om du bara tittar på krafterna du har ritat kommer lådan accelerera åt vänster, stämmer det? Lådan ligger stilla på flaket och då måste det vara friktion från golvet i vilken riktning ... ?

Vad hade hänt om golvet var glatt och friktionslöst?

Åt höger!

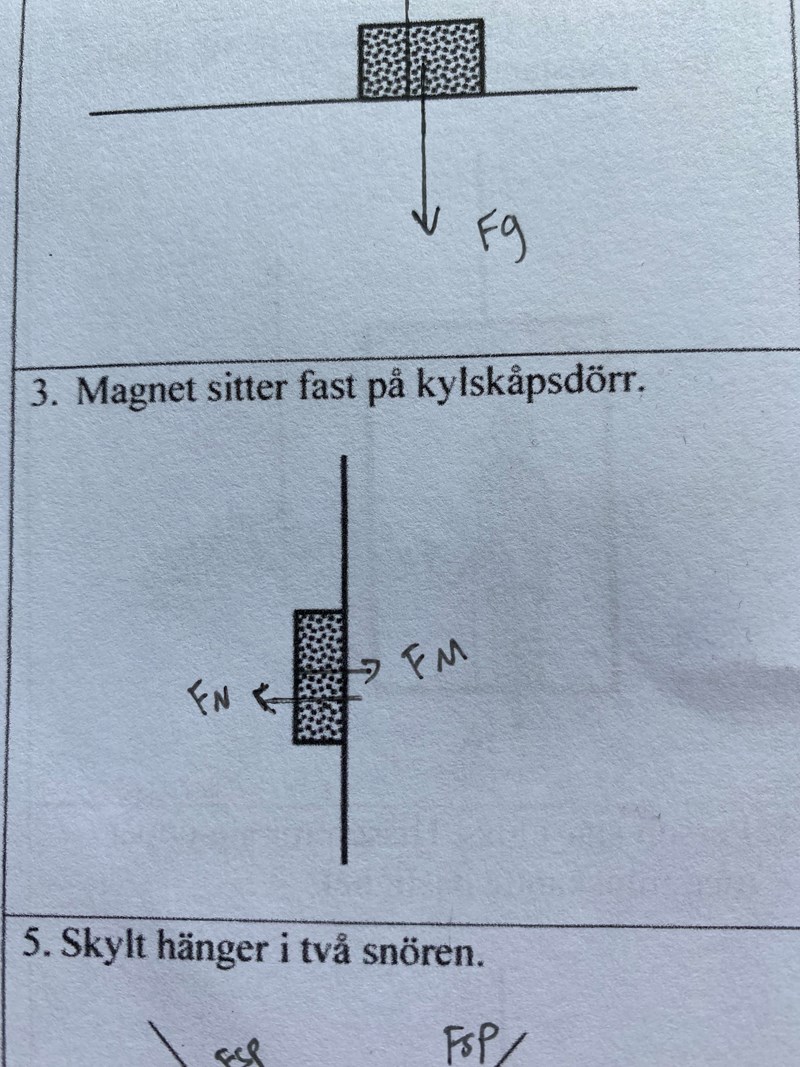

Men hur blir det med mangneten på kylskåpet. Om jag ritar ut fg också vilken kraft blir uppåt då?

Beckaling skrev:

Åt höger!

Korrekt! Figuren du ritade är alltså fel. Bra.

Sedan måste jag kommentera snabbt på 8 och 14.

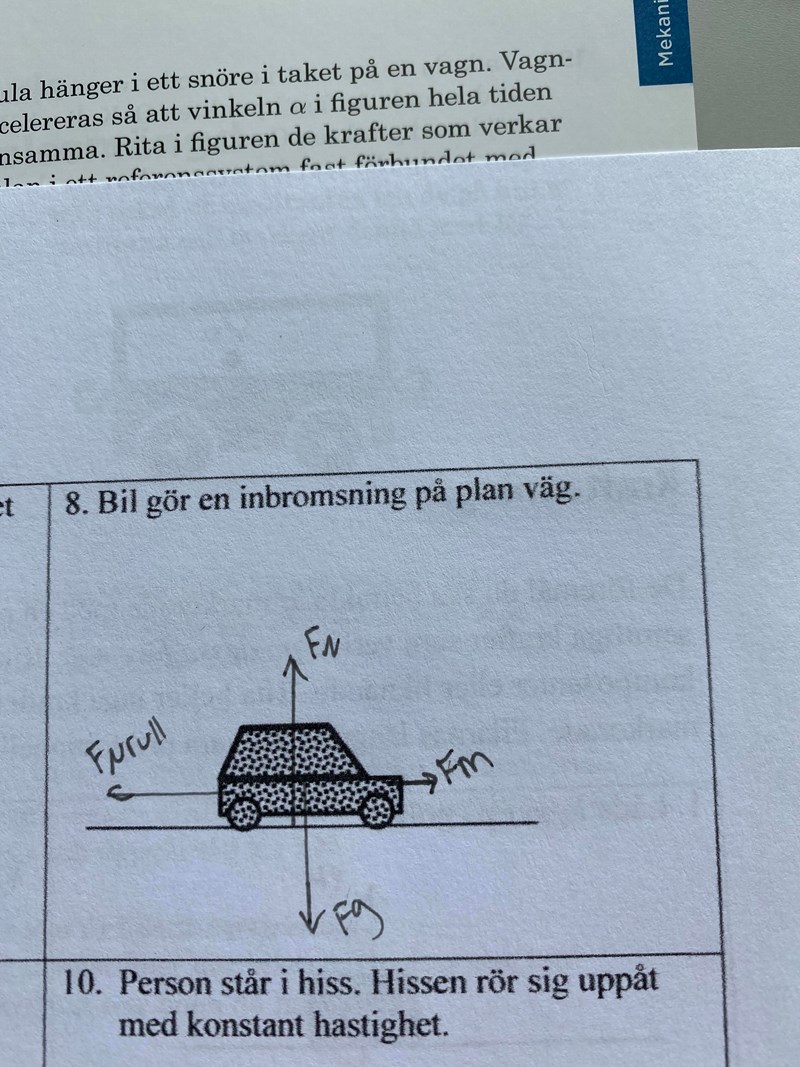

Figur 8

Du har en framdrivande kraft $F_m$ som jag antar står för "motor". Men hur drivs en bil egentligen? Hjulen snurrar och friktionen från marken driver bilen, eller hur? Jag skulle hellre rita kraftpilarna vid hjulen. Sedan så gasar du förmodligen inte samtidigt som du bromsar så det räcker med att ha den bromsande kraften, tycker jag!

Figur 14

Du har ritat tre krafter $F_g$ och $F_{sp}$ men kraften från snöret uppe och nere är inte lika stora, eller hur? Då skulle det ju bli:

$\displaystyle \sum F = F_g + F_{sp} - F_{sp} = F_g$

Enligt Newtons andra lag kommer då den övre vikten accelerera nedåt men den ska vara i jämvikt. (Det grekiska tecknet Sigma $\Sigma$ betyder "summa" här om du inte visste det.)

Men hur blir det med mangneten på kylskåpet. Om jag ritar ut fg också vilken kraft blir uppåt då?

Både friktion och magnetkraft. Den är inte lika stor som $F_M$ så kalla den $F_{M,2}$ eller något. Det kan vara så att den vertikala komponenten av magnetiska kraften är tillräckligt stor så att ingen friktionskraft uppstår men du kan lika gärna rita dit en snarare än att anta det.
