Riktning i potential?

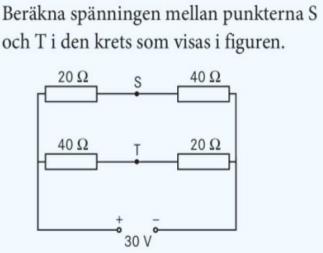

Efter man tagit fram strömmen, så är uppgiften i princip löst. Det enda man ska göra nu är en potentialvandring innan man tar ut skillnaden i potential. Jag tänker så här, om man går från den positiva polen av batteriet till punkterna då är det enkelt, allt har positiva värden. Men om man går från den negativa polen, då ska det ge samma resultat, men eftersom man gör det så blir alla värden negativa och när man tar ut potentialskillnaden blir den också negativ, men skillnaden kan väl inte vara negativ, utan skillnaden är väl ett absolutbelopp och minustecknet framför potentialerna i punkterna är väl då bara riktningar eller?
Om du följer strömmens riktning förlorar du potential när du går genom resistorer. Om du går i motsatt riktning FÅR du potential när du går genom en resistor.
På samma sätt fungerar ett batteri. Om du går från minus till plus i ett batteri får du potential. Om du går från plus till minus förlorar du potential
Det vet jag, men jag undrar om tecknet (minus/plus) är riktning i detta sammanhang. För går man från minuspolen till T så blir beräkningarna U3=20*0,5=10V VT=-30+10=-20V, samma sak från minuspol till punkten S =>VS=-10V =>△V=-20-(-10)=-10
Om man går från pluspolen till T så blir det U2=40*0,5=20V VT=30-20=10V, samma sak från pluspol till punkten S =>VS=20V=△V=20-10=10V
I första △V var det negativt värde och i andra blev det positivt värde, då frågade jag om det beror på riktning för när man tar ut delta/skillnaden så tar man ena värdet MINUS andra, då blev det dessa värden. För själva potentialen i en punkt eller potentialskillnaden är väl absolutbelopp?
Spänning är potentialskillnad. T ex ett batteri med spänningen 3V har 3V högre potential på plussidan än på minussidan.
Om kretsen inte är jordad är det enklast att definiera spänningskällans minuspol som potentialen 0 V.
Går du till T i högra slingan blir potentialen i T = 0 + 20*0.5 = 10V (plus eftersom vi går MOT strömmen)
Går du till T i vänstra slingan blir potentialen i T = 30 - 40*0,5 = 10V (minus eftersom vi går MED strömmen)
För själva potentialen i en punkt eller potentialskillnaden är väl absolutbelopp?
Nej. Varför skulle inte en potential kunna vara negativ?
Programmeraren skrev:Spänning är potentialskillnad. T ex ett batteri med spänningen 3V har 3V högre potential på plussidan än på minussidan.
Om kretsen inte är jordad är det enklast att definiera spänningskällans minuspol som potentialen 0 V.
Går du till T i högra slingan blir potentialen i T = 0 + 20*0.5 = 10V (plus eftersom vi går MOT strömmen)
Går du till T i vänstra slingan blir potentialen i T = 30 - 40*0,5 = 10V (minus eftersom vi går MED strömmen)
Där har vi det! Alltså att man i en krets som inte är jordad så säger vi att potentialen från pluspolen är 30 V, MEN i minuspolen är den 0V och inte -30 som jag skrev!
1. Men är det alltid så att minuspolen är definierad som 0V och pluspolen som 30V om kretsen inte är jordad?
2. Och i en krets där jordningen är mellan två motstånd som i mitt exempel, blir spänningen i spänningskällan U=8-(-6)=14V då?
1) Du kan definiera potentialen i en (1) vald punkt till vad du vill. Om vi t ex säger att batteriets pluspol har potentialen 100V bara för att krångla till det:
Potentialen i T är 100-40*0,5=80 V
Potentialen i S är 100-20*0,5=90 V
Spänningen mellan S och T: U = S-T = 100-20*0,5 - (100-40*0,5) = -20*0,5 + 40*0,5 = 10V, dvs samma som när vi definierade minuspolen till 0 V. Den valda potentialen förkortas bort eftersom spänning är skillnad i potential och "grundpotentialen" finns överallt i kretsen.
Att man väljer 0V på minuspolen är för att det oftast är den lägsta potentialen i kretsen.
2) Ja.
Potentialen i B är 0V eftersom den är jordad.
Man kan titta på kretsen utan hänsyn till potentialen: Spänningen faller med 2*4 = 8V över vänstra motståndet och med 3*2 = 6V över högra motståndet, sammanlagt 14 V. U=14V.
Eller med potentialer som du gjorde. Vi beräknas potentialen på respektive batteripol:
Vplus=0+2*4=8V och Vminus=0-2*3=-6V.
Spänningen U=Vplus-Vminus=8-(-6)=14V
