Riktning av magnet fält
Hej igen!
En till fråga om riktningar.
Jag har kollat den här videon och i minut 8:19 ritar han magnetfält B riktad åt vänster.
Med högershandregel: strömmen åker mot norr så tummen pekar uppåt, men handen kan vridas vänster eller höger. Varför har han valt att rita B åt vänster?
Om du tittar på bilden, vilken riktning har magnetfältet rakt under ledaren?
Är det nedåt? Jag ser bara cirklar!
Hej igen dajamanté.
Nyfiken OT-fråga: Skrev du HP? Hur gick det?
dajamanté skrev :Är det nedåt? Jag ser bara cirklar!
Om du tittar från S mot N, dvs i strömmens riktning, så går fältlinjerna medurs.
Jo vi pratade om björnar tidigare, och medurs är jag med :).
MEN när det måste vara neråt eller uppåt vet jag inte!
HP... Alltså jag blev jättestressad, och jag spänner rumpan när jag läser Smutstvätt tråd med lösningar... Jag kan inte säga hur det gick. gick. Jag har valt att inte skriva ner lösningar.

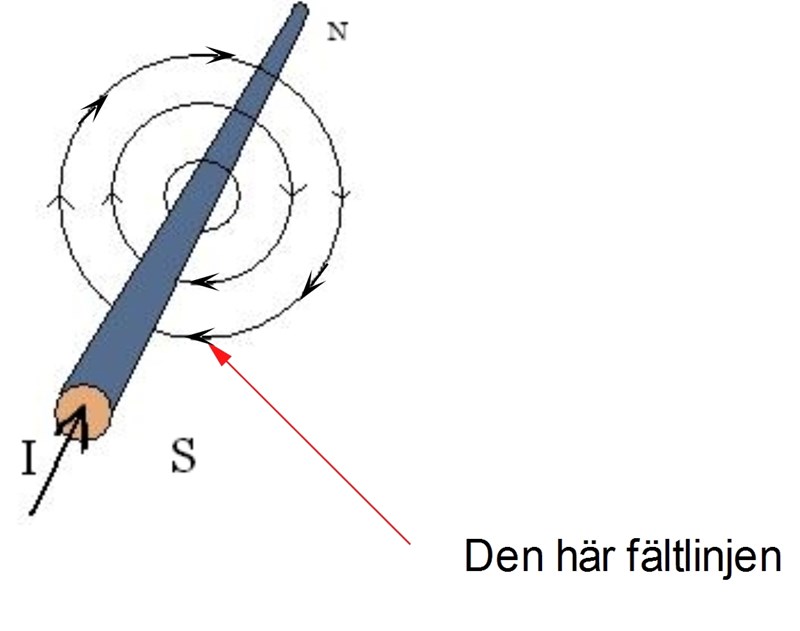

Jag vill alltså veta åt vilket håll magnetfältet från ledaren är riktat rakt under ledaren. Det är riktat åt samma håll som pilarna på fältlinjerna. Jag ritar in en pil som pekar på en fältlinje ungefär rakt under ledaren. Åt vilket håll är fältlinjerna riktade där?
Om du säger nedåt börjar jag gråta!
Vilket press! Åt vänster?
(jag blandar ihop höger och vänster men nu har jag kollat med min hand...)
Ja, magnetfältet under ledaren är riktat åt vänster.
Eftersom strömmen går mot norr (Från S till N i bilden) så blir vänster väderstrecket väster.
Magnetfältet rakt under ledaren från ledaren är alltså riktat åt väster.
Sedan tillkommer det magnetiska fältet från jorden, vars horisontella komposant är riktat mot norr. Tillsammans bildar magnetfältet från ledaren + magnetfältet från jorden den riktning kompassen visar rakt under ledaren.
Tack för tålmodiga förklaringar!
