Riktigt klurig uppgift

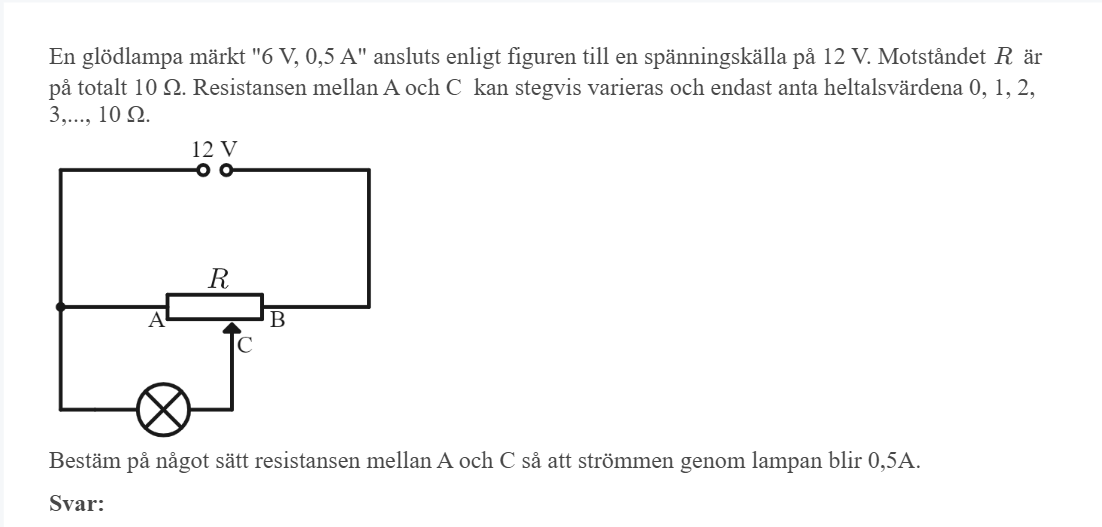

Hej, har länge suttit och försökt lösa denna uppgift:
Jag fick för mig att lampan och motståndet är parallellkopplade då strömmen vid noden kan välja två olika vägar. Enligt facit ska däremot resistansen för motståndet = resistansen för lampan = 6 v (pga. 6 + 6 = 12 v). Detta gäller väl för seriekopplade komponenter?
Man kan ställa upp en strömekvation som säger att IAC + 0,5 = ICB om man samtidigt antar att AC är x ohm och CB är 10-x ohm. Man får då en andragradsekvation i x som är lösbar. Alternativ kan man gissa hur C skall ställas in, och sedan beräkna om det stämmer. Det finns ju bara 9 lägen mellan 1 och 10.
Jag tror du återger facit fel. Motståndets resistans ska inte vara samma som lampans. Däremot vill man att spänningsfallet över motståndet ska vara 6V, så att lampan som sitter parallellt, också får spänningsfallet 6V (och därmed, enligt uppgifttexten, får strömmen 0.5A).

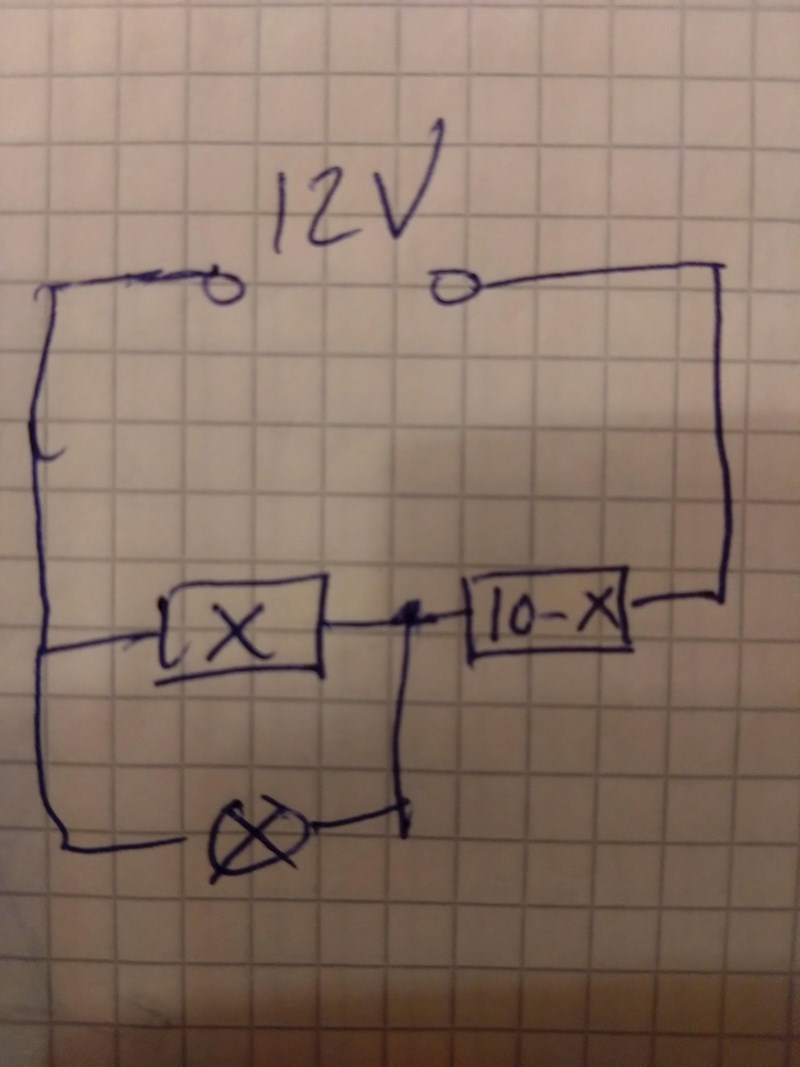

Uppgiftens figur kan ritas såhär:
Hänger du med nu?
Okej, så facit menar alltså att lampan ska parallellkopplas med en viss del av motståndet, delen x. Men hur ska man kan kunna veta att motståndet kan delas upp på följande sätt?. Det hade jag aldrig kunnat gissa tror jag.
Ja, ett motstånd med anslutningar i bägge ändar och en pil mitt på betyder att "pilen" kopplar in sig någonstans på motståndet.
Det är inte så lätt att gissa. Man får helt enkelt lära sig vad symbolen betyder
Det kan vara något sånt här:

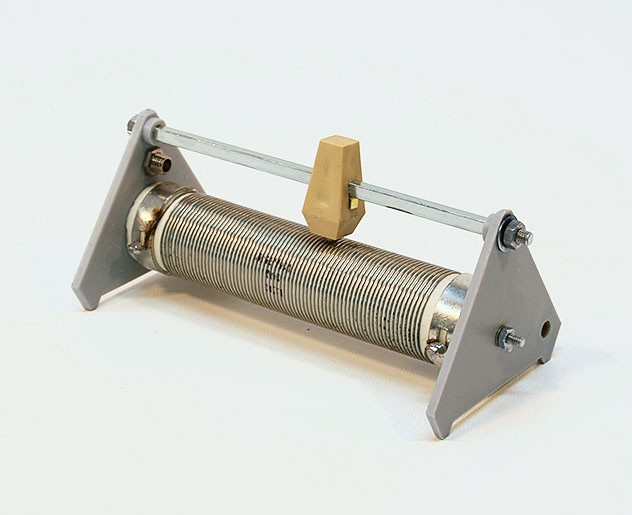

En anslutning i var ända och "pilen" är den gula klumpen som kan flyttas på skenan.
