Resulterande flödestäthet, hur resonera?

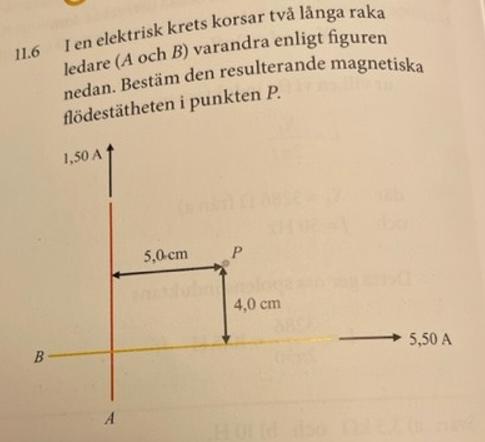

Hej, jag ska bestämma storlek och riktning på det Bres. Bifogar uppgiften nedan.

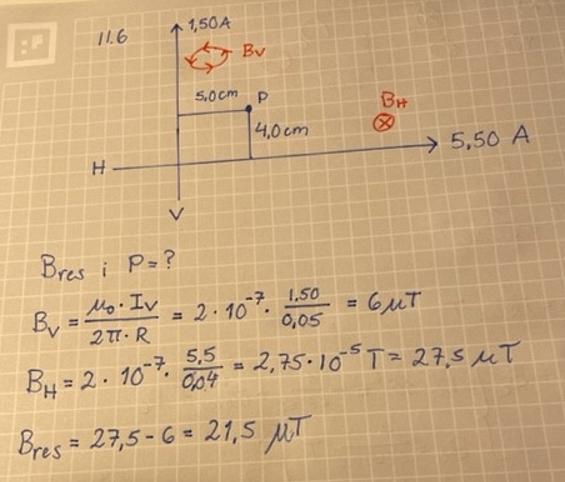

Jag har kommit fram till att Bvertikal går åt höger och att Bhorisontell går in i pappret.
Jag råkade få rätt svar på magnituden av Bres genom att gissa men hur ska jag tänka för att komma fram till att Bres i mitt fall är Bh-Bv och inte tvärtom? Och hur får jag reda på riktningen på Bres när riktningen på Bv och Bh är kända?
Tack på förhand! :)
Anonymus95 skrev:Hej, jag ska bestämma storlek och riktning på det Bres. Bifogar uppgiften nedan.
Jag har kommit fram till att Bvertikal går åt höger och att Bhorisontell går in i pappret.
Jag råkade få rätt svar på magnituden av Bres genom att gissa men hur ska jag tänka för att komma fram till att Bres i mitt fall är Bh-Bv och inte tvärtom? Och hur får jag reda på riktningen på Bres när riktningen på Bv och Bh är kända?
Tack på förhand! :)
Ledaren i horisontell led kommer ge upphov till ett magnetfält som går ur ut pappret (mot dig) vid punkten p
Ledaren i vertikal led kommer ge upphov till ett magnetfält som går in i pappret vid punkten p
Använd högerhandsregeln
Ayoob Bassim skrev:Anonymus95 skrev:Hej, jag ska bestämma storlek och riktning på det Bres. Bifogar uppgiften nedan.
Jag har kommit fram till att Bvertikal går åt höger och att Bhorisontell går in i pappret.
Jag råkade få rätt svar på magnituden av Bres genom att gissa men hur ska jag tänka för att komma fram till att Bres i mitt fall är Bh-Bv och inte tvärtom? Och hur får jag reda på riktningen på Bres när riktningen på Bv och Bh är kända?
Tack på förhand! :)
Ledaren i horisontell led kommer ge upphov till ett magnetfält som går ur ut pappret (mot dig) vid punkten p
Ledaren i vertikal led kommer ge upphov till ett magnetfält som går in i pappret vid punkten p
Använd högerhandsregeln
Hmm, det här med högerhandsregeln är ju lite krångligt.
När jag håller näven runt min penna med tummen åt höger så pekar fingertopparna in i pappret men då ska jag alltså vrida min hand mot punkten P för att veta riktningen i den punkten? Vrider jag handen så långt det går så pekar fingertopparna mot mig.
Anonymus95 skrev:Ayoob Bassim skrev:Anonymus95 skrev:Hej, jag ska bestämma storlek och riktning på det Bres. Bifogar uppgiften nedan.
Jag har kommit fram till att Bvertikal går åt höger och att Bhorisontell går in i pappret.
Jag råkade få rätt svar på magnituden av Bres genom att gissa men hur ska jag tänka för att komma fram till att Bres i mitt fall är Bh-Bv och inte tvärtom? Och hur får jag reda på riktningen på Bres när riktningen på Bv och Bh är kända?
Tack på förhand! :)
Ledaren i horisontell led kommer ge upphov till ett magnetfält som går ur ut pappret (mot dig) vid punkten p
Ledaren i vertikal led kommer ge upphov till ett magnetfält som går in i pappret vid punkten p
Använd högerhandsregeln
Hmm, det här med högerhandsregeln är ju lite krångligt.
När jag håller näven runt min penna med tummen åt höger så pekar fingertopparna in i pappret men då ska jag alltså vrida min hand mot punkten P för att veta riktningen i den punkten? Vrider jag handen så långt det går så pekar fingertopparna mot mig.
Kolla på någon video om högerhandsregeln och exempel på uppgifter. Den är rätt enkelt att begripa
Ledaren i horisontell led kommer ge upphov till ett magnetfält som går ur ut pappret (mot dig) vid punkten p
Ledaren i vertikal led kommer ge upphov till ett magnetfält som går in i pappret vid punkten p
Använd högerhandsregeln
Hmm, det här med högerhandsregeln är ju lite krångligt.
När jag håller näven runt min penna med tummen åt höger så pekar fingertopparna in i pappret men då ska jag alltså vrida min hand mot punkten P för att veta riktningen i den punkten? Vrider jag handen så långt det går så pekar fingertopparna mot mig.
Kolla på någon video om högerhandsregeln och exempel på uppgifter. Den är rätt enkelt att begripa
Jag har kollat på flera olika men då har det endast varit simpla fall med bara en ledare. Jag har ju en punkt P att ta hänsyn till. Jag har heller inte lyckats hitta något klipp där dem går igenom specifikt hur man fastställer riktningen på Bres.

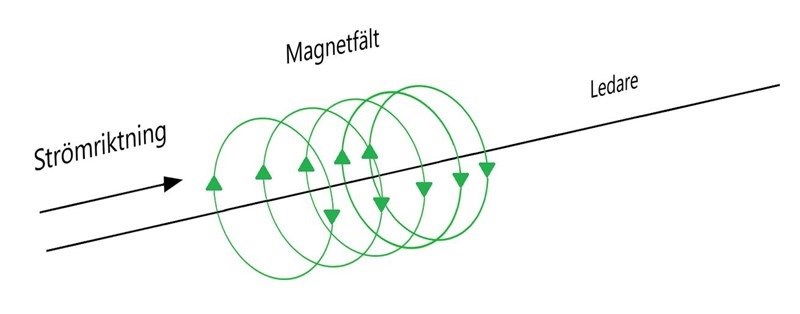

Tänk på att högerhandsregeln beskriver något i tre dimensioner och representationen på pappret är när fältlinjerna skär pappret. Magnetfältet runt en ledare är koncentriska cirklar:

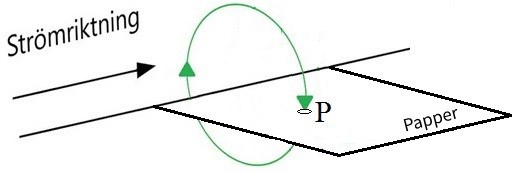

Om vi tittar på en av dessa cirkelformade magnetfältlinjer och hur denna skär ett papper vi lagt vinkelrät till ledaren får vi:

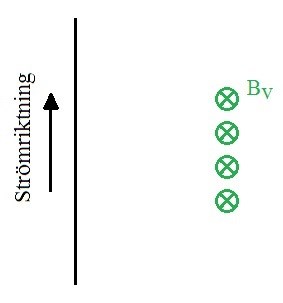

Här ser du att magnetfältet skär pappret i punkten P med riktning nedåt. Om vi skulle se pappret ovanifrån får vi istället:
Vi förstår alltså att i punkten P har vi ett magnetfält ned i pappret från den vertikala och upp ur pappret från den horisontella. Det betyder alltså att vi har en situation enligt nedan:
Där vi enkelt får resultanten som:
Där vi alltså satt uppåt ur pappret som positiv riktning.
Tack för svaret! Så.. om jag förstått rätt så kommer Bres ha samma riktning som det magnetfält med störst magnitud, som ju är BH i mitt fall, korrekt?
Är fortfarande lite fundersam kring riktningen på BH dock. Jag ska alltså göra Högerhandsregel 1 genom att ha tummen i strömmens riktning, resterande fingrar visar fältets riktning som går i en cirkel runt min penna, och då ska jag vrida handleden mot mig tills fingrarna pekar uppåt för att P är norr om BH? Förlåt för att jag är trög, vill verkligen förstå detta!
Anonymus95 skrev:Tack för svaret! Så.. om jag förstått rätt så kommer Bres ha samma riktning som det magnetfält med störst magnitud, som ju är BH i mitt fall, korrekt?
Japp.
Är fortfarande lite fundersam kring riktningen på BH dock. Jag ska alltså göra Högerhandsregel 1 genom att ha tummen i strömmens riktning, resterande fingrar visar fältets riktning som går i en cirkel runt min penna, och då ska jag vrida handleden mot mig tills fingrarna pekar uppåt för att P är norr om BH? Förlåt för att jag är trög, vill verkligen förstå detta!

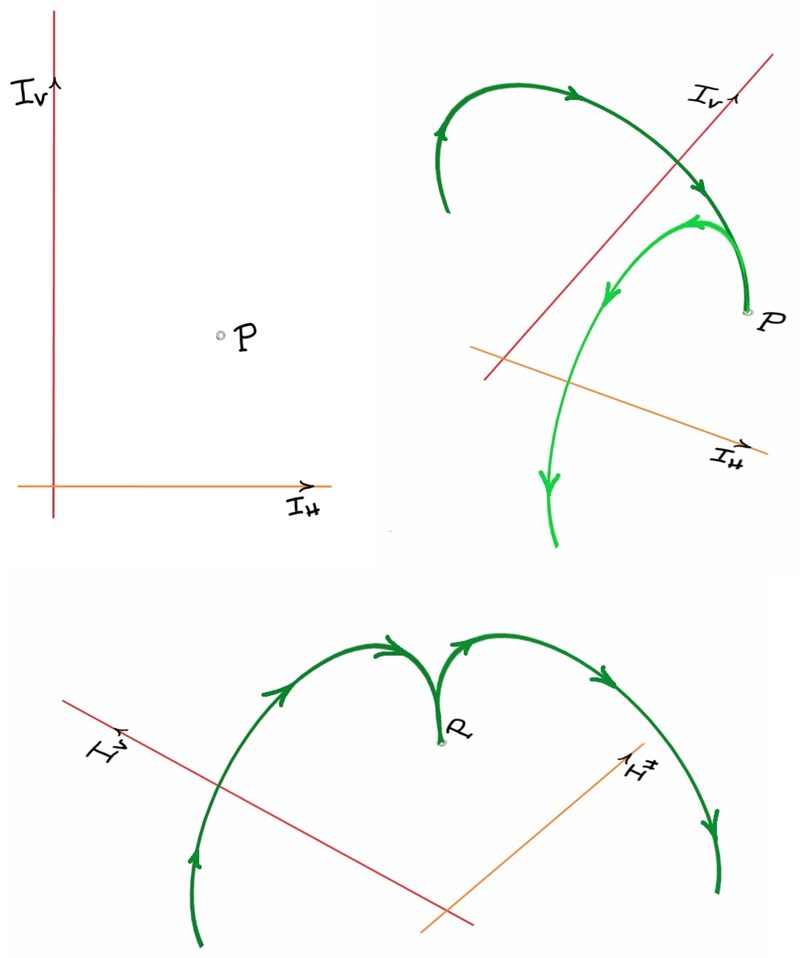

Helt korrekt. Här har du ännu en illustration som kan hjälpa:
