Forvirradshjarna 181
Postad: 8 apr 2022 15:56

Resultant moment i 3D. Vilket är det perpendicular distance?

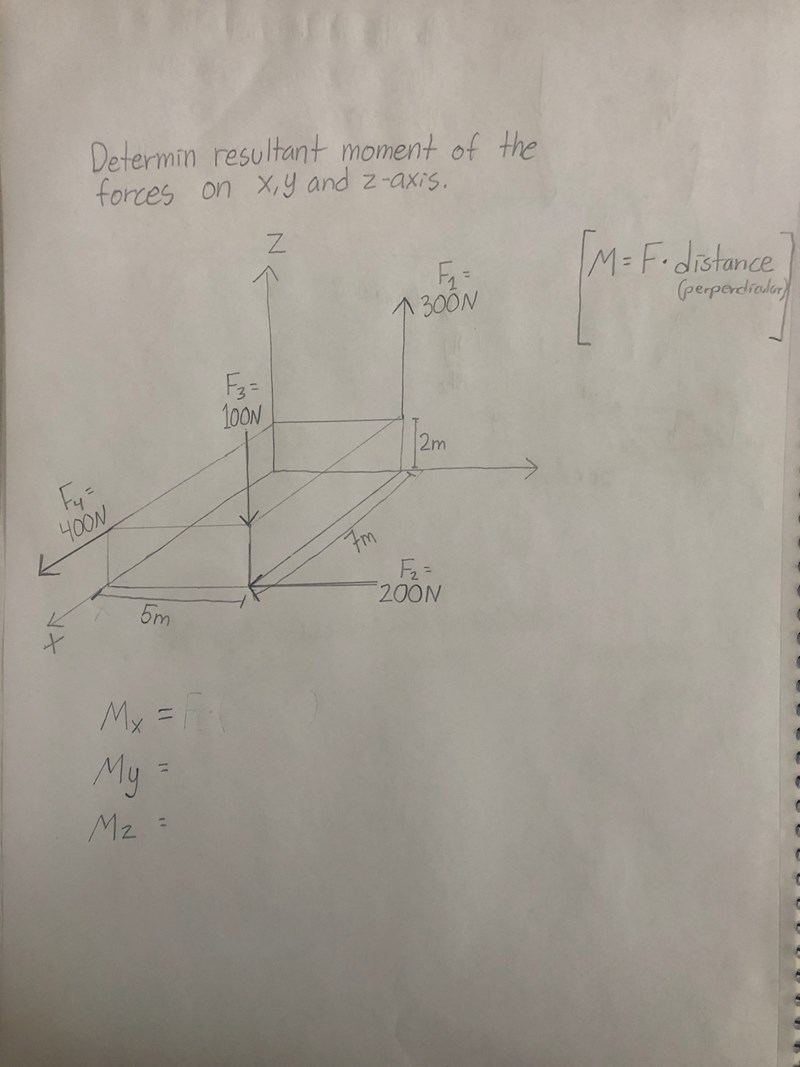

jag har gjort en bild. Så jag vill hitta momentet.

men vad är det perpendicular distance?

om jag försöker räkna ut Mz i Fvad är det perpendicular distance? Är det 7 meter eller 2 meter eller 5 meter? Varför?



Hur använder jag sen högerhanden för att få ut om det ska vara negativt eller positivt i formeln:

M=F*d


Och

Macilaci 2178
Postad: 9 apr 2022 09:01 Redigerad: 9 apr 2022 09:04

Minsta avstånd mäts där kraftlinjen är närmast axeln. För F2 och Mz är det 7 meter, för F3 och Mx är det 5 meter osv.

Högerhandsregeln för vridmoment ser du i bilderna här: https://sv.wikipedia.org/wiki/Vridmoment

Högerhandsregeln för vektorprodukt (pseudovektor):
I detta konkreta fall: M = r x F.

T.ex. Mz = - 7m * 200N
