Resistorer, ersätts med ett motstånd

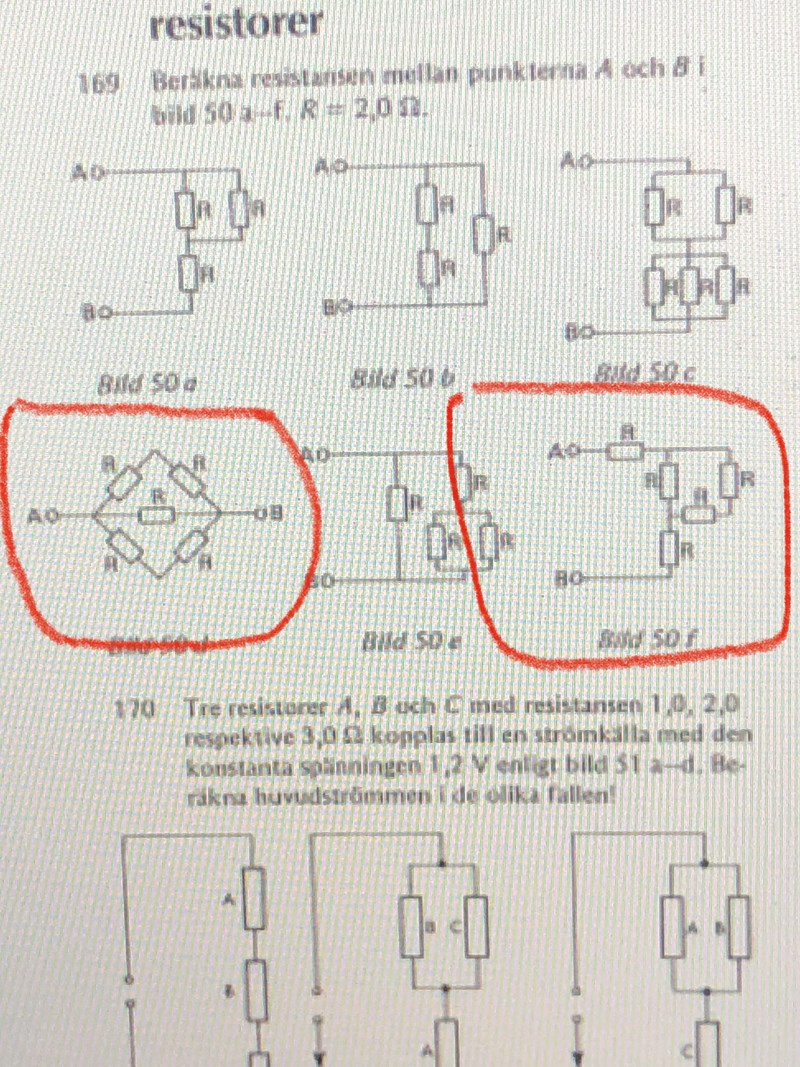

Jag ser på bilden att den inringade bilden till vänster har två övre resistorer och de är seriekopplade. Samma sak för de allra längst ner. Men vad händer med den i mitten? Den är parallell då strömmen måste förgrena sig dit? Hur kan man rita det?
Uppgiften till höger: visst ska jag addera ihop R som ligger längst ut till höger med R precis bredvid den?
När jag väl gjort det kan jag köra med parallellkoppling, sen serie?
offan123 skrev:Jag ser på bilden att den inringade bilden till vänster har två övre resistorer och de är seriekopplade. Samma sak för de allra längst ner. Men vad händer med den i mitten? Den är parallell då strömmen måste förgrena sig dit? Hur kan man rita det?
Ja det stämmer. Du kan sedan rita det som tre parallellkopplade resistorer med resistanser 2R, R och 2R.
Uppgiften till höger: visst ska jag addera ihop R som ligger längst ut till höger med R precis bredvid den?
När jag väl gjort det kan jag köra med parallellkoppling, sen serie?
Ja det stämmer.
