Resistor i serie med spolens resistans samt induktans

I boken står det att en spole har vanligtvis en viss resistans, och att spolen därför vanligtvis ritas bredvid en resistor i serie.

Kan den resistorn tolkas som spolens inre resistans? Och sedan tänkte jag också på hur det ser ut om spolen kopplas i serie med en resistor? Ritas resistorn då som en yttre resistans i serie med spolens egen inre resistans samt spolens induktans?

Induktansen vet jag är endast verksam i början då strömmen är noll.

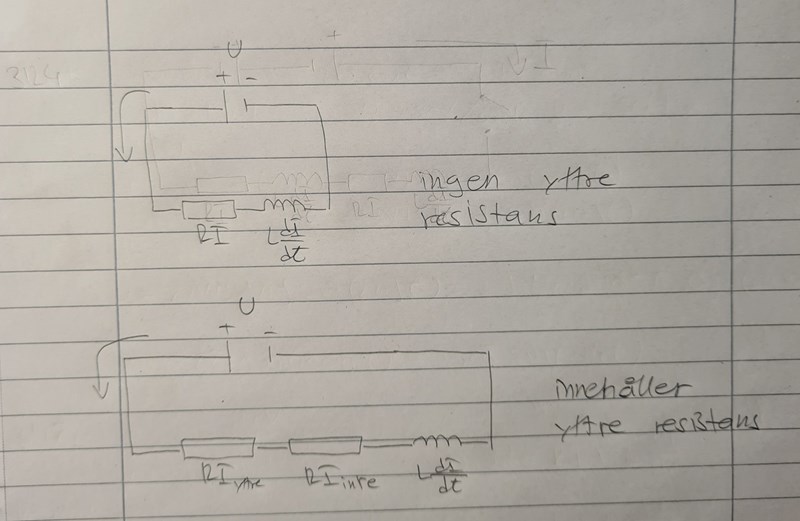

Här har jag ritat en tänkbar skiss av hur det kan se ut. Ser det korrekt ut?
