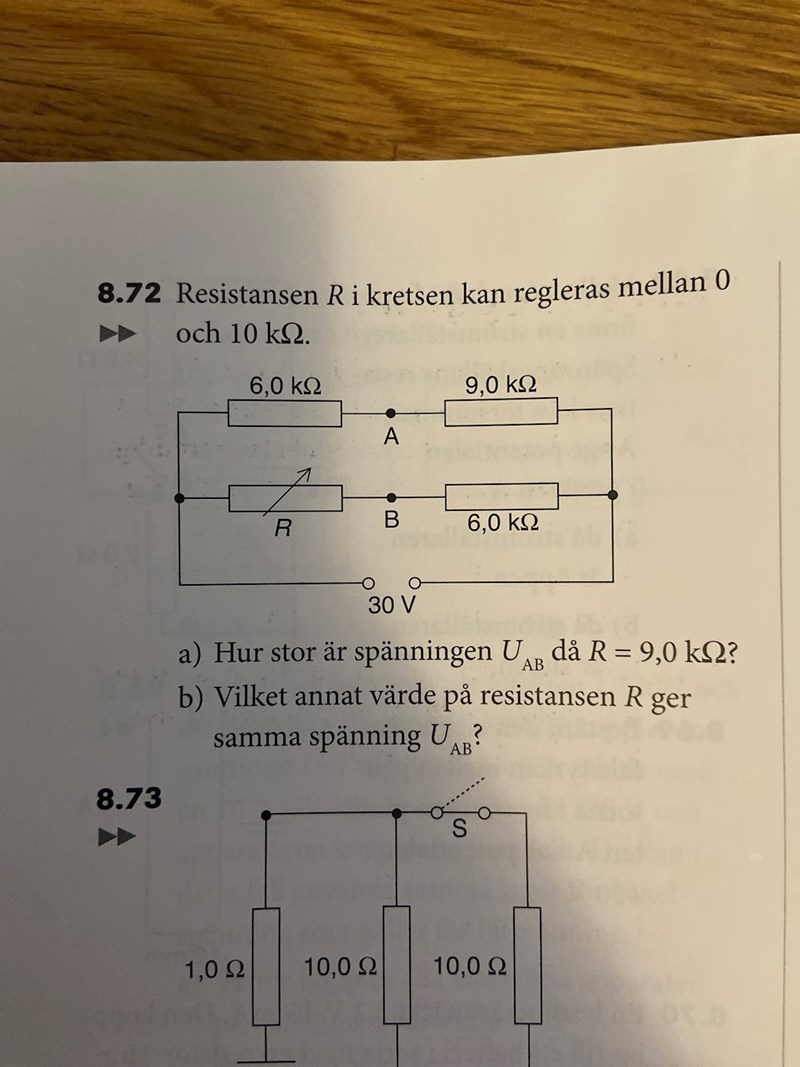

Resistansen R i kretsen kan regleras mellan 0 och 10 kohm
Tja jag har suttit fast på den här uppgiften jättelänge. Har försökt allting och kommer inte vidare. Jag har försökt få fram ersättningsresistansen genom att få 15k Ohm på båda parallell grenar sedan tog jag 1/r=2/15000. Sedan resistansen som 7500. Därefter fick jag 30/7500=0.004. I=I1+I2 fick fram att de andra strömmarna är 0.002. Tog 0.002 x 15000 och fick inte alls rätt svar.facit står det a) 6 volt b) 1.5 k Ohm har försökt så mycket.
Hej Erik och välkommen till Pluggakuten.
I ditt sista steg tar du 0.002A (dvs strömmen i en av de parallella slingorna) och multiplicerar med den totala resistansen i hela slingan på 15kOhm. Men då får du spänningen över båda motstånden (6+9) samtidigt (och den är såklart 30V)
Istället bör du räkna ut potentialen i A och B med en potentialvandringar. Har ni pratat om potentialvandringar?
