ATsmartis 153 – Fd. Medlem
Postad: 1 feb 2018 21:52

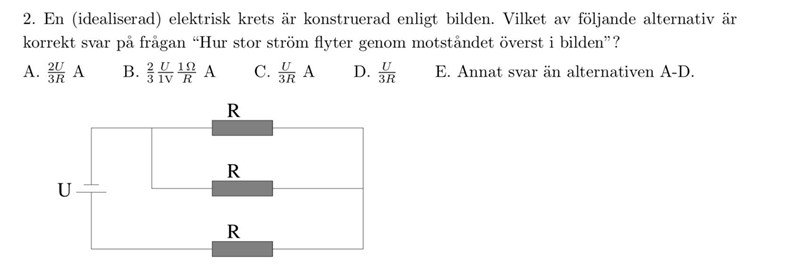

Resistansen i kretsen

Mitt försök:

Jag anser att resistorerna är parallellkopplade och strömmen i kretsen är I=UR

1R=1R1+1R2+1R3  ger R=3R



I=3UR





Rätt svar är D.

Ture Online 10268 – Livehjälpare
Postad: 1 feb 2018 21:59

De två översta resistorerna är parallellkopplade, medans den understa är seriekopplad med de två översta.

Total resistans i kretsen är därför  R + R/2 =3R/2, vilket ger den totala strömmen i kretsen 2U/(3R) vilken delas lika mellan de två översta reistorerna således U/(3R)

PeBo 540
Postad: 1 feb 2018 22:00

Först kan jag säga att facit är rätt. Du kan avslöja ditt feltänk genom att klippa sönder motståndet längst ner och fråga hur mycket ström som går i kretsen då.

Alltså det är ett tankeexperiment -- du behöver inte klippa det på riktigt.

;)

ATsmartis 153 – Fd. Medlem
Postad: 1 feb 2018 22:39

Okej, då blir det mycket lättare. Tackar!
