Resistans över 2
Till en spänningskälla med den konstanta polspänningen 30 V har seriekopplats en öppen strömställare, en amperemeter och två resistorer. Parallellt med en av resistorerna har anslutits en spole med försumbar resistans. När kretsen sluts visar amperemetern i första ögonblicket 1,0mA och 12v men utslaget ökar och stabiliseras efter hand på 1,5mA.

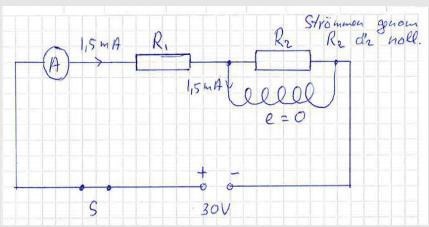

När strömmen lite senare har vuxit färdigt, induceras ingen mot-ems längre. Resistansen R2 är då kortsluten, eftersom spolens resistans är försumbar. Se figur b.
Dågäller: 𝑅1 ∙1,5∙10−3 =30𝑉 𝑠𝑜𝑚 𝑔𝑒𝑟 𝑅1 =2∙104 Ω
jag får problem för att bestämma R2 hur gör jag?
RisPris skrev:Till en spänningskälla med den konstanta polspänningen 30 V har seriekopplats en öppen strömställare, en amperemeter och två resistorer. Parallellt med en av resistorerna har anslutits en spole med försumbar resistans. När kretsen sluts visar amperemetern i första ögonblicket 1,0mA och 12v men utslaget ökar och stabiliseras efter hand på 1,5mA.
När strömmen lite senare har vuxit färdigt, induceras ingen mot-ems längre. Resistansen R2 är då kortsluten, eftersom spolens resistans är försumbar. Se figur b.
Dågäller: 𝑅1 ∙1,5∙10−3 =30𝑉 𝑠𝑜𝑚 𝑔𝑒𝑟 𝑅1 =2∙104 Ω
jag får problem för att bestämma R2 hur gör jag?
bump
Lägg upp en bild på kopplingen så är det troligt att du får hjälp
Ture skrev:Lägg upp en bild på kopplingen så är det troligt att du får hjälp
Det står att när strömbrytaren sluts är strömmen 1 mA och 12 V. Det framgår inte var dom 12 V är någonstans.
I vilket fall, precis när strömbrytaren sluts är spolen som ett avbrott, ingen ström flyter genom den utan all ström går genom de två motstånden.
Eftersom ohms lag gäller gäller i startögonblicket 30 =(R1+R2)*1*10-3.
Eftersom du räknat ut R1 kan du nu få fram R2.
Reservation: Den där siffran på 12 V förbryllar mig, finns det någon bild med uppgiften?
Ture skrev:Det står att när strömbrytaren sluts är strömmen 1 mA och 12 V. Det framgår inte var dom 12 V är någonstans.
I vilket fall, precis när strömbrytaren sluts är spolen som ett avbrott, ingen ström flyter genom den utan all ström går genom de två motstånden.
Eftersom ohms lag gäller gäller i startögonblicket 30 =(R1+R2)*1*10-3.
Eftersom du räknat ut R1 kan du nu få fram R2.
Reservation: Den där siffran på 12 V förbryllar mig, finns det någon bild med uppgiften?
nej, exakt den förvirrar mig också jag förstår inte vad för funktion den fyller
Ja, den där 12V-en är konstig. Speciellt som det står "När kretsen sluts visar amperemetern i första ögonblicket 1,0mA och 12v".
Egendomlig amperemeter!
En liten undran bara: Blir inte R1=30/(1.5*10-3) = 20000ohm ?
