Resistans och ström - hur de påverkar varandra

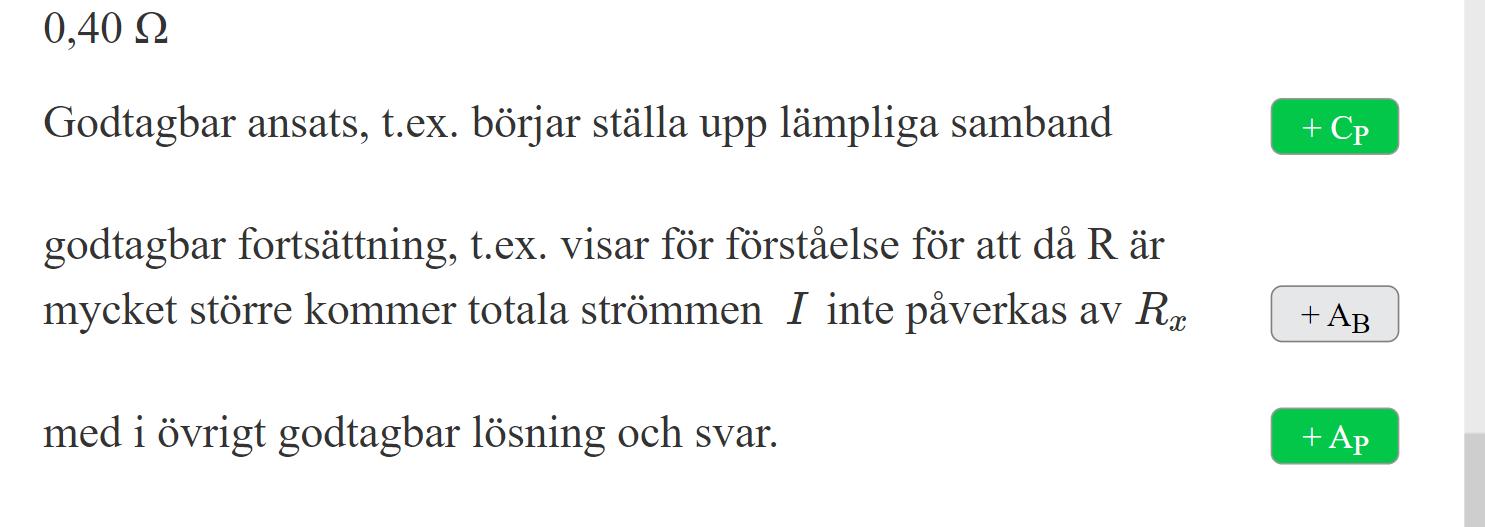

Jag löste den här uppgiften fast på fel sätt och jag undrar vad dom menar i facit på A begrepp:
formeln för ström är spänning delat på resistans. Om Rx är mindre än R, borde det inte producera en större ström?
Självklart är det så att ju större den totala resistansen i en krets är ju lägre blir strömmen, givet att allt annat är lika.
Men om, som i det här fallet, du har ett mycket stort motstånd, och ett mycket litet motstånd i serie så ändras den totala strömmen väldigt lite om det lilla motståndet ändrar sig lite grann.
Därför kan man förenkla uträkningen genom att approximativt anta att totala strömmen är lika i de två fallen.
I figur 1 går det förenklat 0,25 A (0,45-0,2) genom Rx och vi kan använda strömdelning för att beräkna resistansen i Rx
generellt gäller vid strömdelning
i1 = i0*R2/(R1+R2)
I ditt fall 0,25=0,45*0,5/(0,5+Rx) => Rx = 0,4 Ohm
Edit:
Om du inte har lärt dig om strömdelning kan du istället beräkna spänningen över amperemetern med Ohms lag, spänningen är approximativt lika i de två fallen, och därefter beräkna resistansen Rx med Ohms lag.
dvs
UA = 0,5*0,2 = 0,1 V
Rx = 0,1/0,25 = 0,4 Ohm
