resistans ellära
Hej!

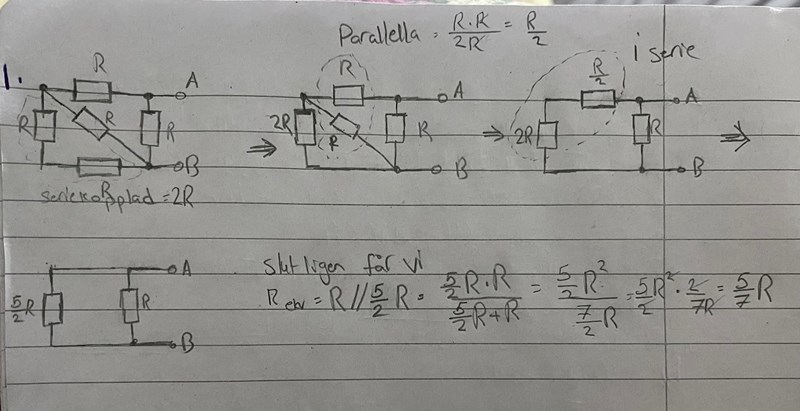

Jag försökte lösa denna uppgift och fick fram det svaret och är osäker ifall det är rätt. Är det rätt? och om inte hur rättar jag till den?
Nej, svaret är uppenbart mindre än R.
Rita om det hela!
Ah okej, hur ska jag rita om? Har fastnat lite på den uppgiften
maialo skrev:Ah okej, hur ska jag rita om? Har fastnat lite på den uppgiften
Flytta lite på sladdar och motstånd.
Ett sådant diagonalt motstånd är lite svårt att tolka på ögat, det är det första som ska vridas.
Och sedan kan du vrida på de andra motstånden också.
Morfa det hela i några steg.
Rita hur strömmen går igenom alla motstånd så ser du vilka som är parallella eller i serie

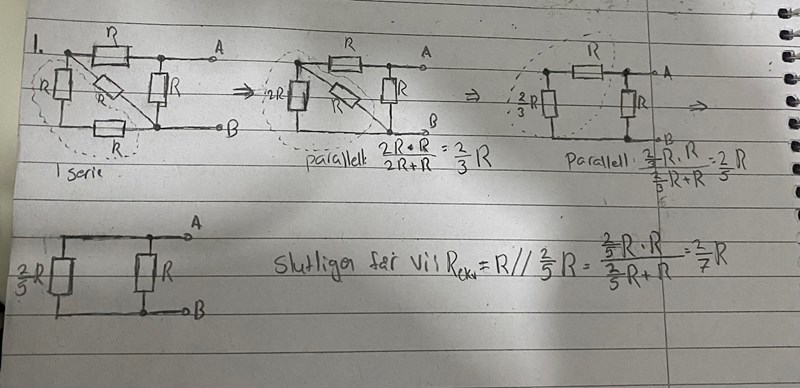

Blir det mer rätt så?
maialo skrev:
Blir det mer rätt så?
Ja, nu har du ett ersättningsmotstånd som är mindre än R.
Men det andra steget är inte rätt, dessa två är inte parallellkopplade, det är inte samma spänning över dem.
Visa spoiler
Det diagonala motståndet är parallellt med 2R.
Då är de seriekopplade om jag har förstått rätt?
Har jag förstått rätt?
maialo skrev:
Nej. Nu är det det tredje steget.
Gör som Soderstrom skrev, och då ser du att det är samma ström genom R och ⅔R. Dessa är i serie.
