Rers

Tjenare,

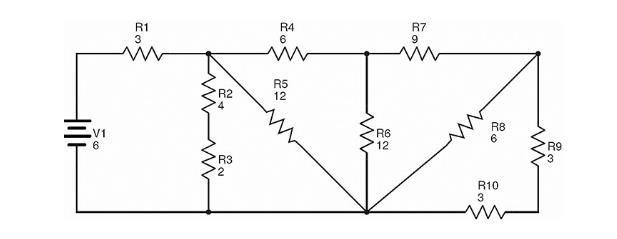

Så har denna krets jag vill veta vad ersättningsresistansen är?

Jag har räknat på följande sätt :

R9+R10 = 3+3= 6Ω

R109//R8=(6^-1+6^-1)^-1 = 3Ω

R1098+R7= 3+9= 12Ω

R10987//R6 = (12^-1+12^-1)^-1 = 6Ω

R109876+R4 = 6+6 = 12Ω

R1098764//R5 = (12^-1+12^-1)^-1 = 6Ω

R10987654//R3+R2 = (6^-1+6^-1)^-1 = 3Ω

R1098765432+R1 = 3+3 = 6Ω

Rtot = R10987654321 = 6Ω



Hoppas jag räknat rätt nu, ge gärna tips på hur jag kan redovisa bättre eller om ni hittar några andra fel i uträkningen..

Affe Jkpg 6630
Postad: 20 jan 2020 22:28

Det löste du förnämligt :-)

Man kan även utnyttja att:

RA//RB=RA*RBRA+RBRA//RA=RA2
