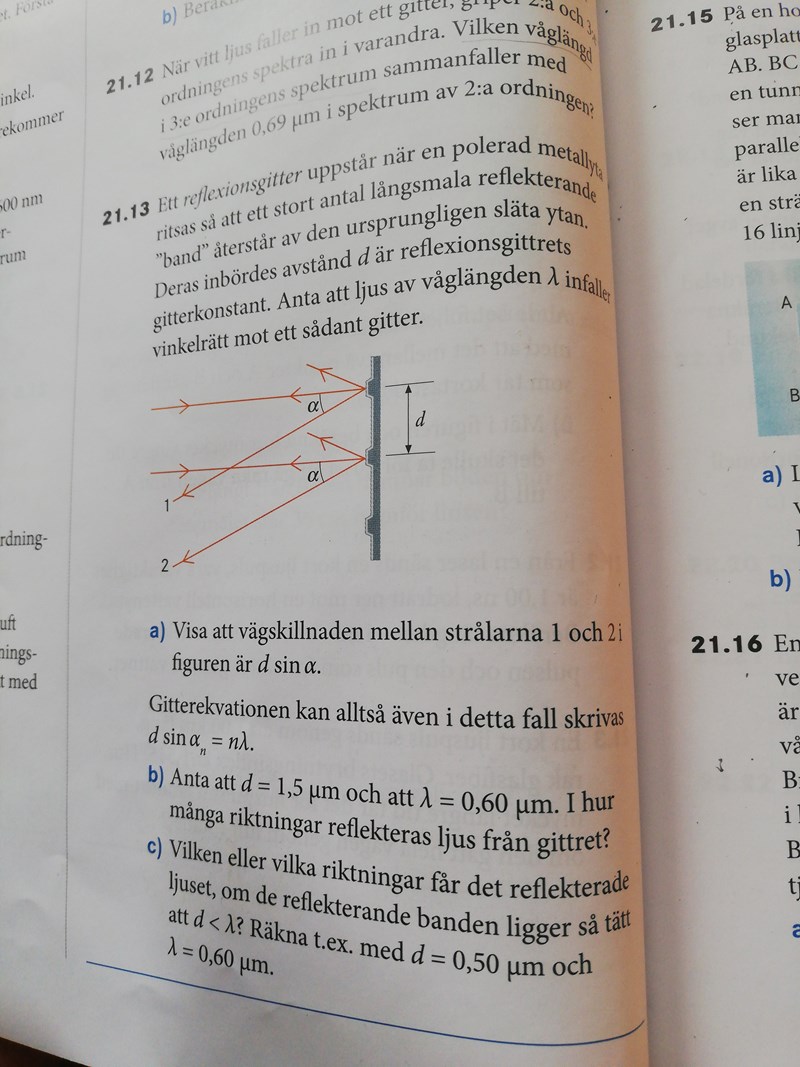

Reflexionsgitter

a) du måste rita lite i figuren. Hur ser du vägskillnaden?

Det är väl n=1 mellan strecken där det står "1" och "2"?

Nej, n = 1 har du i den riktning där vägskillnaden är en våglängd.

Menar du att avståndet d är n=1?

Nej, inte avståndet d utan skillnaden i avstånd fram till skärmen av strålarna 1 och 2.

Du kan rita en lodlinje från början av linje 2 på linje 1. Då ser du att skillnaden i avstånd är $d \sin\alpha$.

Förstår inte hur det ser ut grafiskt tyvärr

Hade du försökt rita?

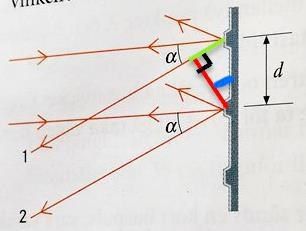

Skillnaden i avstånd till skärmen är sträckan i grönt.

På grund att summan med den andra vinkeln är 90 grader är den blå vinkel lika med $\alpha$.

Okej tack
