Reflektion av triangulär puls
Hej!
Jag undrar om jag har gjort rätt?
Frågan lyder:

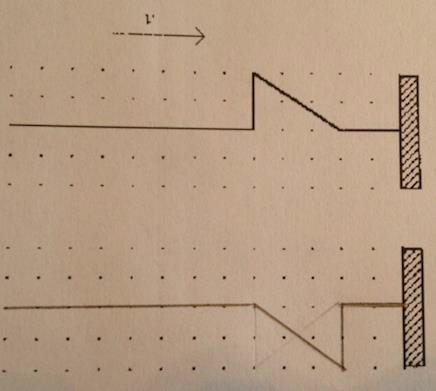

Den övre figuren visar en triangulär puls, som rör sig mot ett fast hinder. Då pulsen når fram till hindret kommer den att reflekteras. Rita den reflekterade pulsens utseende i den nedre figuren.
fb00 skrev :Hej!
Jag undrar om jag har gjort rätt?
Frågan lyder:
Den övre figuren visar en triangulär puls, som rör sig mot ett fast hinder. Då pulsen når fram till hindret kommer den att reflekteras. Rita den reflekterade pulsens utseende i den nedre figuren.
Nej. Den delen av vågen som först träffar väggen kommer att vara den som först lämnar väggen.
I din undre figur ser det ut som om den vertikala branten träffade vöggen först.
Tack för snabbt svar Yngve.
Så om jag förstått det rätt så blir inversen snarare så här?
fb00 skrev :Tack för snabbt svar Yngve.
Så om jag förstått det rätt så blir inversen snarare så här?
Nu ser det bra ut.
