Redovisa dimensionerna på skissen (Fysik)

Du ska beräkna ett minsta vattenflöde, för att radiator-vattentemperaturen inte ska sjunka mer än från 55 till 50 grader

$\dot{V} = \frac{\dot{Q}}{ρ * c * Δ t}$

Beräknat vattenflöde använder du sedan i tabellen för att ta reda på minsta rör-dimension.

Sedan är noga med att du håller reda på "sorterna". Är du osäker gör du en sortanalys, på samma sätt som vi gjort tidigare.

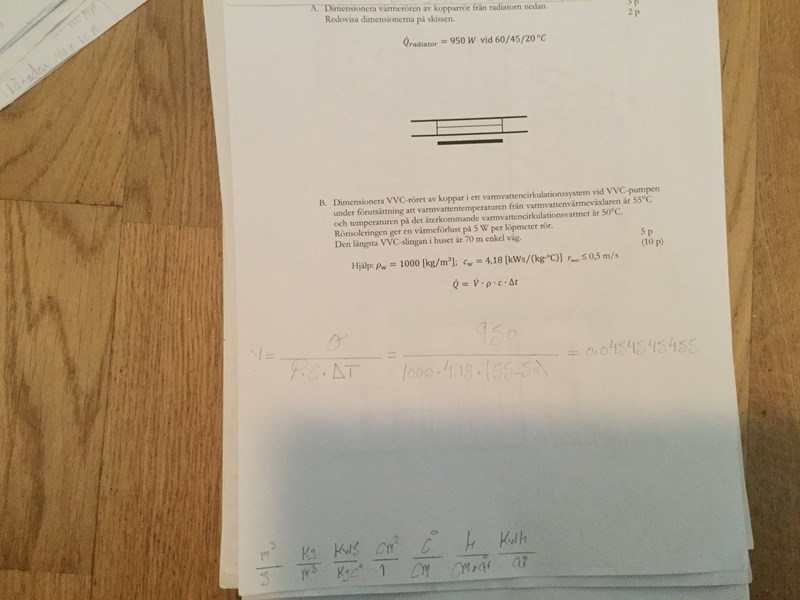

Hej Affe.svaret blev lite konstigt många 0,0454545455

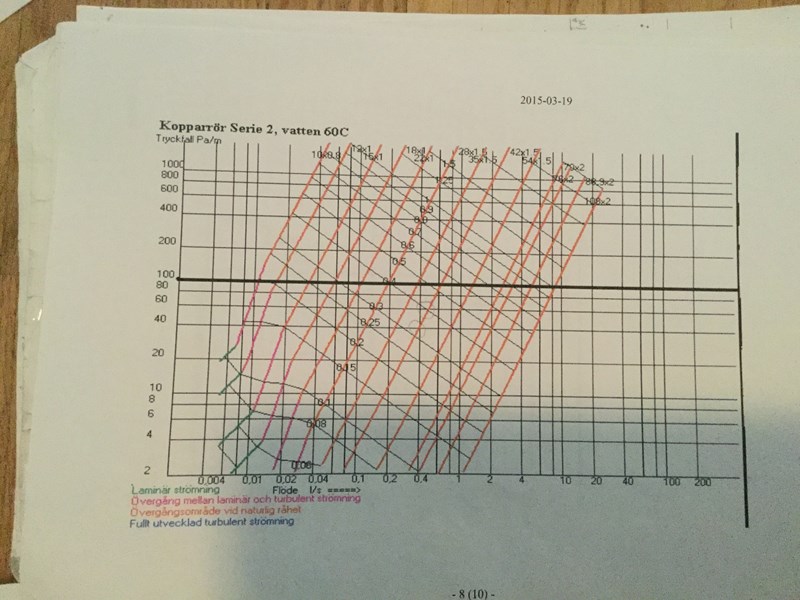

Är det rätt dimension på tabellen där jag har ringat ?

Svaret på minsta vattenflöde är 0,0454545455

charlie2016 skrev:
Svaret på minsta vattenflöde är 0,0454545455

Ditt svar har ingen sort (m³/s?) + har för många värdesiffror

Både radiator och rör avger värme (950W? + "fundera på detta")

Din sortanalys är felaktig...men ett bra försök

Sortanalys:

$\dot{V} = \frac{\dot{Q}}{ρ * c * Δ t} \frac{m^{3}}{s} = \frac{k W}{\frac{k g}{m^{3}} \frac{k W s}{k g * {}_{\circ}C} {}_{\circ}C}$

Nu bör du veta vilka sorter dina värden ska ha i formeln :-)

Ja det stämmer att min analyssort va fel.förlåt att jag bara skrev.

jag tror det är Enhet S blir kvar? Om vi tar m^3 med m^3 och kg med kg och C med C och KW med KW då blir det bara S kvar?

Förlåt jag glömde sortera resten.Det blir s sekund kvar och sen om man avrundar svaret till 0,045. Så det blir( 950w+ 0,45)

hoppas jag har gjort rätt🙏🏻

charlie2016 skrev:
Ja det stämmer att min analyssort va fel.förlåt att jag bara skrev.
jag tror det är Enhet S blir kvar? Om vi tar m^3 med m^3 och kg med kg och C med C och KW med KW då blir det bara S kvar?

Varför stryker du "m³", dom står ju på olika sidor om likhetstecknet.

Strykningarna ska ju motsvara divisioner som t.ex. $\frac{a}{a} = 1$

Förlåt Affe då kg med kg och KW med KW och C med C

då är det S i täljare kvar och m^3 nämnare kvar

Utmärkt!. Ser du varför likhetstecknet är korrekt?

Tack Affe.För att vi har skrivit enhetena på korrekt sätt eller ordning

Är det svaret rätt?

vi Avrundar svaret till 0,0454545455 Till 0,045

då blir det Både radiator och rör avger värme (950W+0,045)=950 W

charlie2016 skrev:
Tack Affe.För att vi har skrivit enhetena på korrekt sätt eller ordning

Jag skulle i stället beskriva det som:

$\frac{m^{3}}{s} = \frac{k W}{\frac{k g}{m^{3}} \frac{k W s}{k g * {}_{\circ}C} {}_{\circ}C} = \frac{1}{\frac{s}{m^{3}}}$

charlie2016 skrev:
Är det svaret rätt?
vi Avrundar svaret till 0,0454545455 Till 0,045
då blir det Både radiator och rör avger värme (950W+0,045)=950 W

Har "Q" enheten "W" i din sortanalys?
Hur räknade du ut värme-effekten från rören?

Q har Kw i sortanalys?

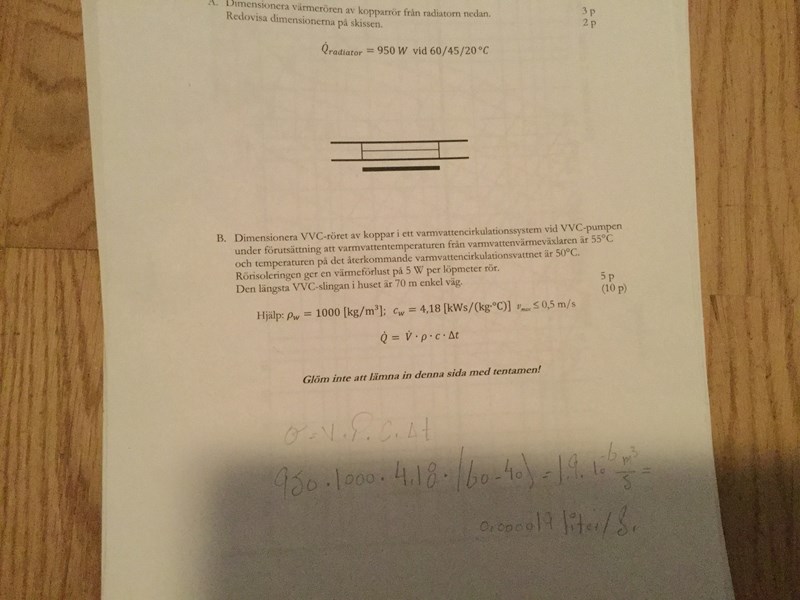

Det står i uppgiften att Rörisolerningen ger värmeförlust på 5 W per löpmeter rör och att den längsta VVC-slingan i huset är 70 m enkel väg.

Värmeeffekten räknar man så. 950% 1000*4,18* (55-50)= 0,045 W

Va det rätt Affe?

charlie2016 skrev:
Q har Kw i sortanalys?
Det står i uppgiften att Rörisolerningen ger värmeförlust på 5 W per löpmeter rör och att den längsta VVC-slingan i huset är 70 m enkel väg.

Radiatorsystemet har dubbla rör (tilledning och frånledning)
Effekten från rören blir då 2*5*70 = 700W

Slarvig av mig Affe.det är sant det står där nere på uppgiften.

Det jag inte förstog va Tilledning och frånledning gånger 2

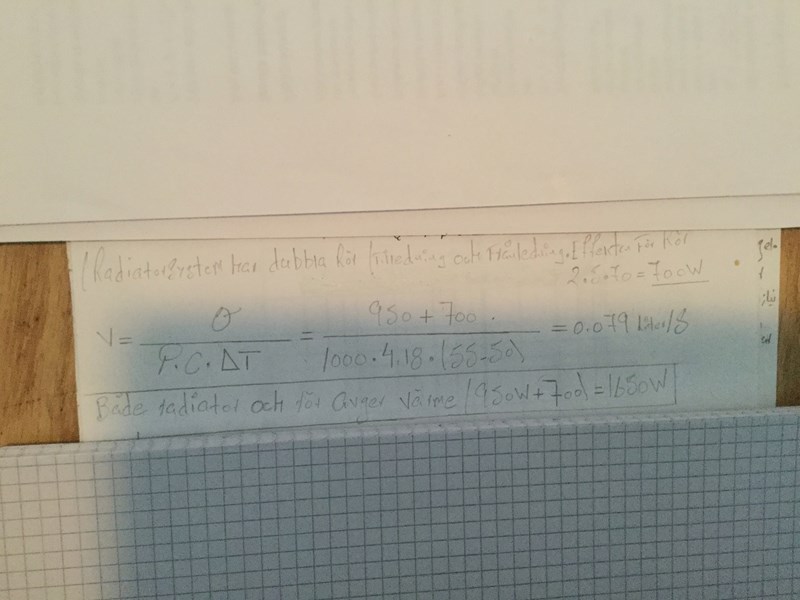

så Både radiator och rör avger värme ( 950 W+ 700 W)=1650 W

Ja då är Både radiator och rör avger värme (950 W+700 W)=1650 W

V= Q % p*c*T

1650% 1000*4,18* ( 55-50)=0,078 jag undrar man skall vissa det på diagrammet?

tack skall du ha affe

Nu dyker det där hemska %-tecknet upp igen :-(

Har "Q" enheten "W" i din sortanalys?

0.078...vadå...varför skriver du ingen sort?

Ja förlåt det är 0,078 W Glömde skriva

charlie2016 skrev:
Ja förlåt det är 0,078 W Glömde skriva

V borde ha sorten m³/s, vilket du kommit fram till i din sortanalys.

Har "Q" enheten "W" i din sortanalys?

Ja sorry det är Q

När vi har fått värde sen skall man vissa i diagrammet under dvs 0,079 liten/s

vi vet att det inte är 0,004 Flöde I/s Är det mellan 0,01 till 0,02 eller 0,02 till 0,04?

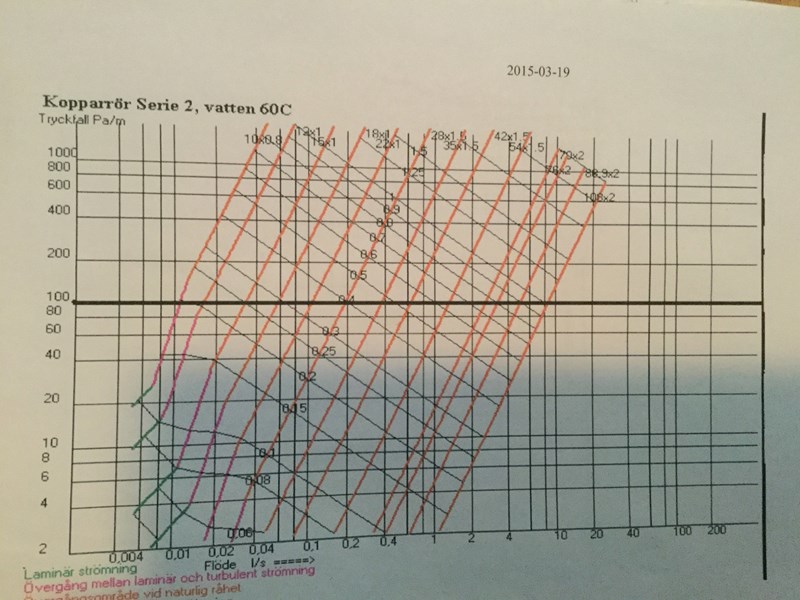

Nu har jag ritat ett kryss som illustrerar minsta rör-dimension för ett flöde på 0.08liter/s
Vad drar du för slutsats av det?

Ja.0,08 liter/s hamnar precis mellan 0,04 och 0,1 L/s .om man tittar på tryckfall eller pa/m den svarta sträcket där mellan 100 och 80 tryckfall.

om man följer det sträcket upp så hamnar det på 12x1 för Rör.

Diagrammet har linjer för bl.a. 0.04, 0.06, 0.08 och 0.1 liter/s

Sedan "hamnar jag på" 22x1mm rör

Helt helt korrekt Affe.jag läser av fel diagrammet.jag följde de raka svarta linjer istället att följa de böjda oranga helt rätt som du säger 22 x 1 mm rör

tack så mycket Affe bästa läraren
