Reaktionskrafter pedal

Hej!

Jag har försökt lösa uppgiften: Med en fot ges en vertikal kraft P=150N på pedalen så att kraften i vajern blir S. Måtten i figuren är h = 8cm, b= 25cm, a=10cm och vajern bildar vinkeln β= 30° med horisontalplanet.
Bestäm kraften S i vajern och bestäm även beloppet på reaktionskraften i (den friktionsfria) leden O. Anordningen kan betraktas som lätt, d.v.s. egentyngden försummas.

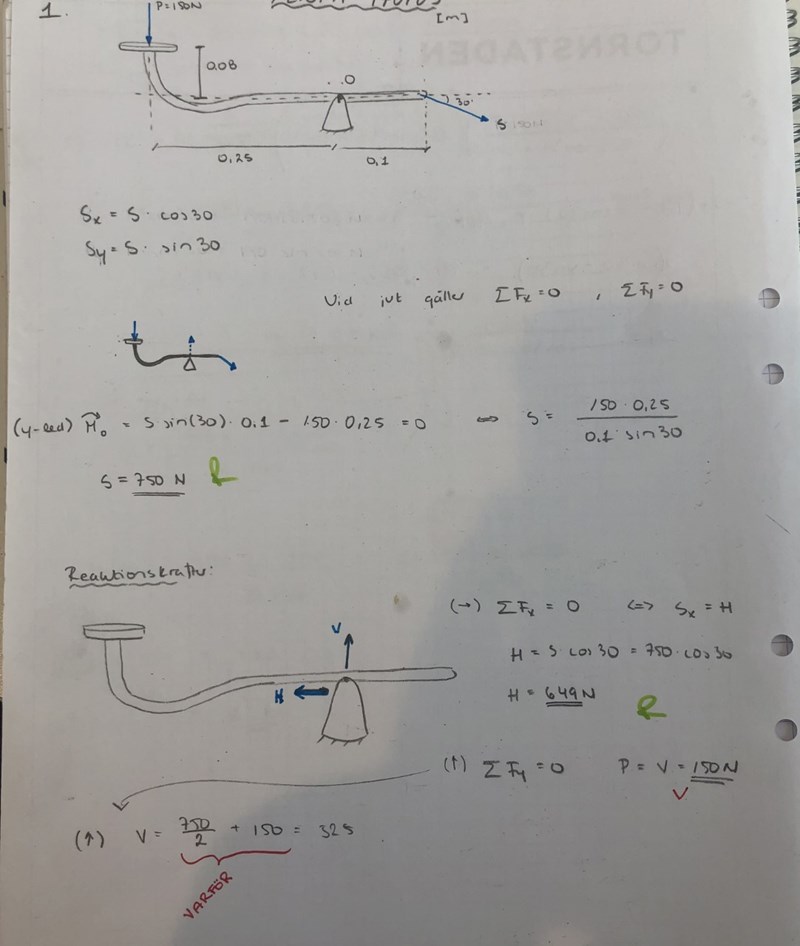

Såhär gjorde jag:

För att räkna ut den vertikala reaktionskraften ställde jag upp

Fy=0 P-V = 150P=V=150 N

Men facit ställer upp det jag ritat pilen till. Varför gör de så? Varför 750/2 ?

Pieter Kuiper 8033 – Avstängd
Postad: 29 maj 2021 09:24 Redigerad: 29 maj 2021 09:26
skrållan100 skrev:

Varför 750/2 ?

Den vertikala komposanten av spänningen SS är 750sin30°=7502=375 N750 \sin 30^\circ = \frac{750}{2} = 375\ {\rm N}.

skrållan100 393
Postad: 29 maj 2021 09:39

Ok, då förstår jag - tack!
