Reaktionskraftens angreppspunkt

Majskornet skrev:

Hej!

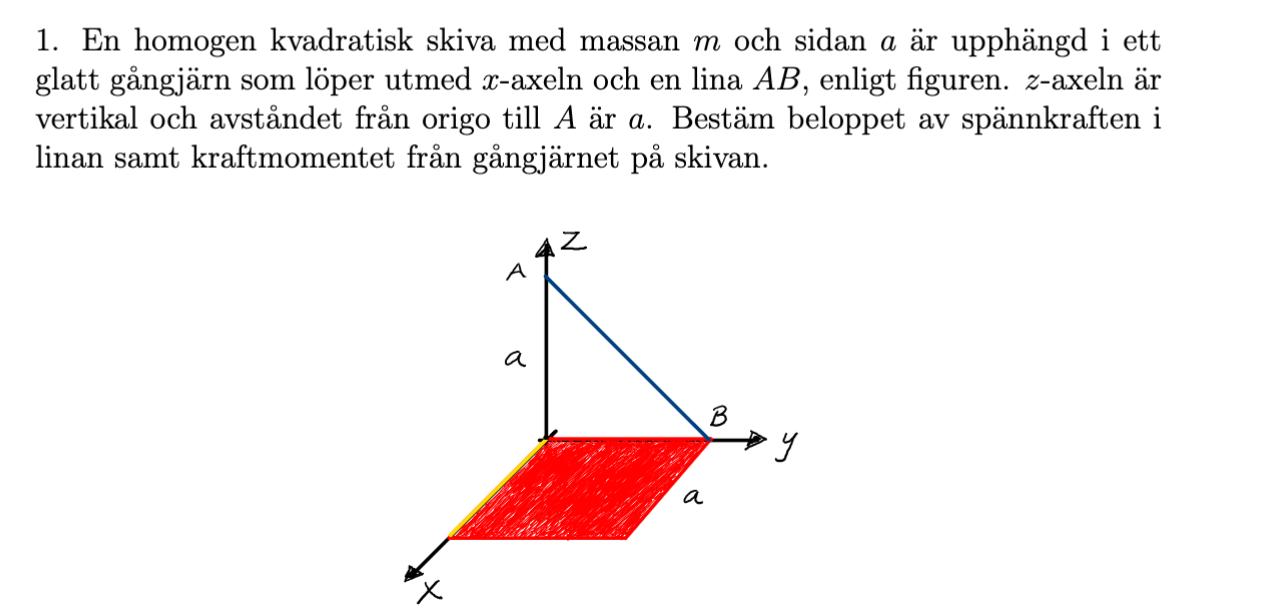

I uppgiften nedan, hur vet vi att vi ej behöver räkna med moment som reaktionskraften från gångjärnet på kvadraten utför? Dvs hur vet vi att den angriper i O?

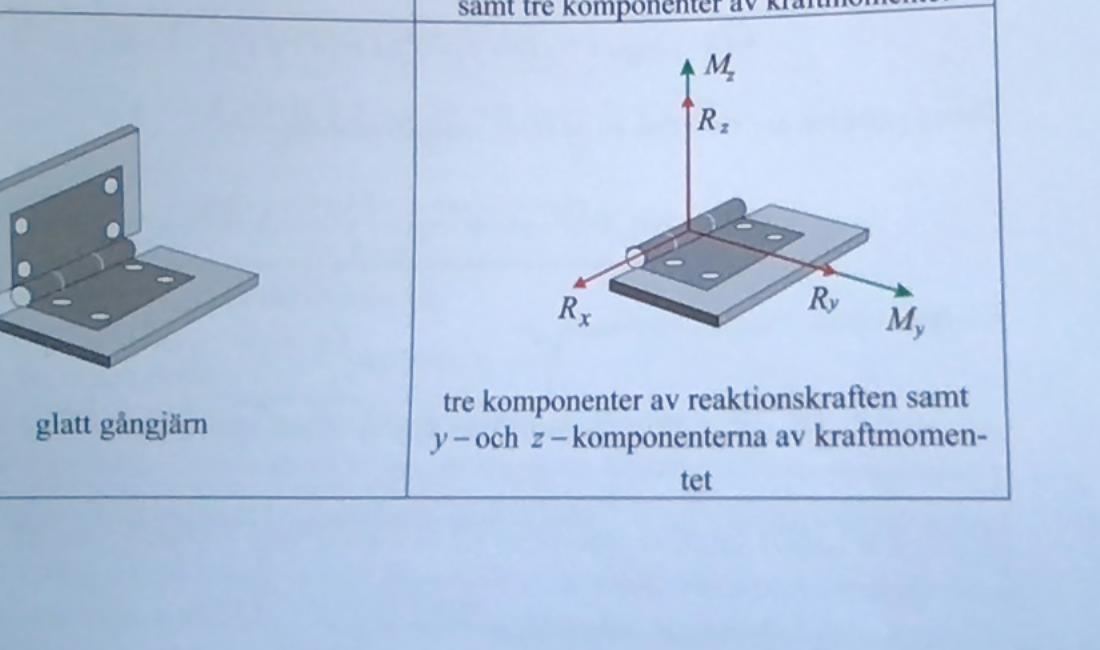

Vad har ett gångjärn för egenskaper?

Ett gångjärn kan vridas runt en axel och saknar därför momentreaktion i den riktningen, men kan absolut inte vridas i y eller z led, därför finns M_y och M_z. Men det borde också finnas reaktionskrafter?

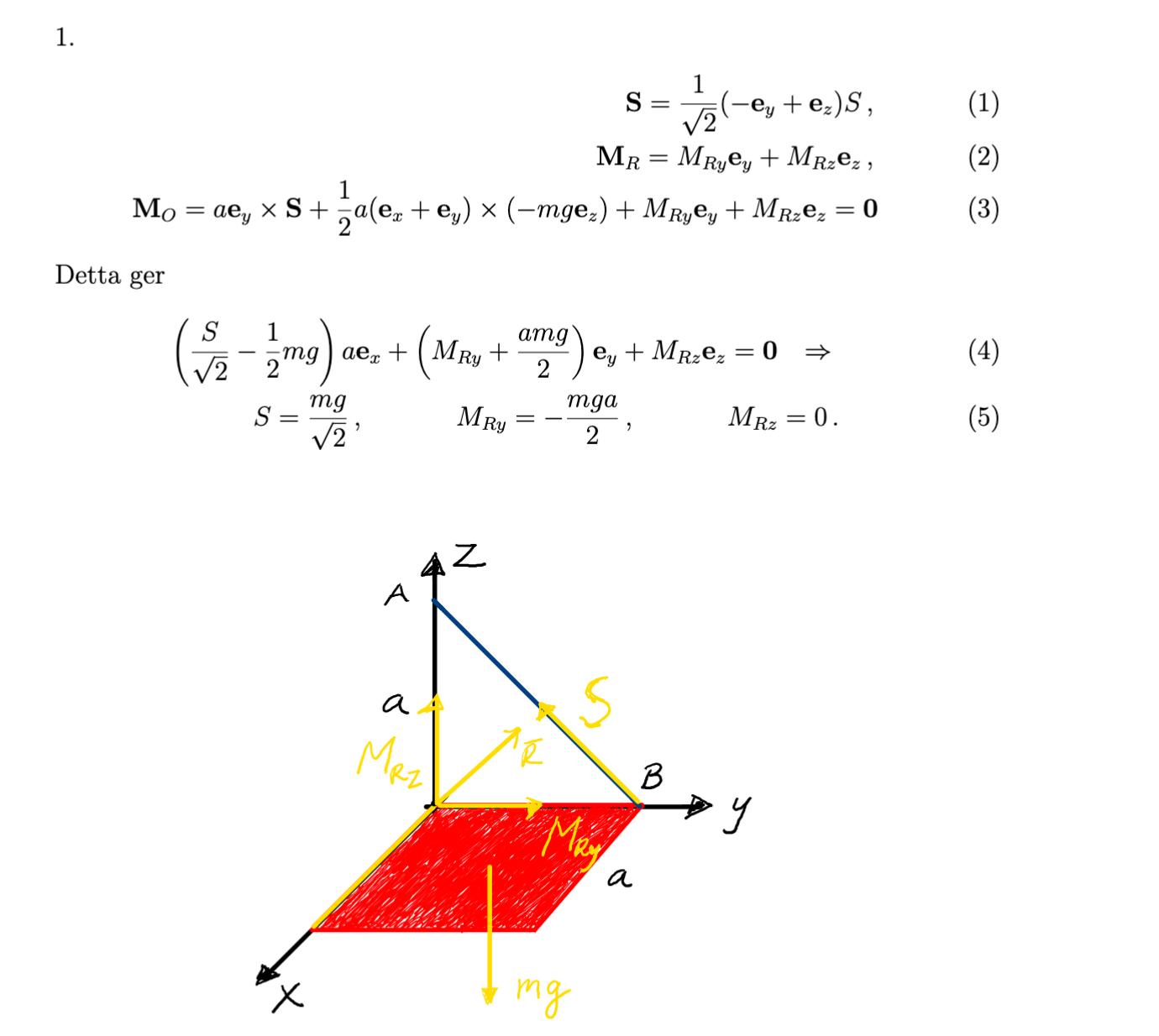

EDIT: är det så att de gröna och röda pilarna är alternativa sätt att uttrycka samma sak? Dvs att M_z och M_y uppstår pga R?
