RC-länk, Û2/Û1 samt Fi

Hej!

Har en uppgift att teoretiskt beräkna Û2/Û1 och fi vid 500Hz, 2kHz, 5kHz samt vid 10kHz till nedanstående RC-länk.

Värdena för R och C är, R= 560 Ω och C = 68 nF, där vi använder u1(t) som riktfas.

Har helt och hållet fastnat. Har jobbat mig fram till den formel för Û2/Û1, men kommer inte längre, skulle behöva lite hjälp på traven.

1jωc*ER* 1jωc= Û2Û1. I och med att vi endast fått frekvens, R och C så förstår jag inte riktigt hur jag ska komma längre, hur får vi ut E tillexempel? Fi har jag inte hittat någon formel för alls.

Affe Jkpg 6630
Postad: 11 mar 2020 19:21

Du kan tänka att u2 beräknas som en spänningsdelning av u1.

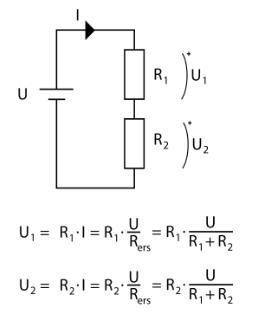

Nedan illustration för resistanser gäller även för impedanser.
u2 = u1*….tillämpa ovanstående :-)
