Räkna ut VAr vid faskompensering

Välkommen till Pluggakuten!

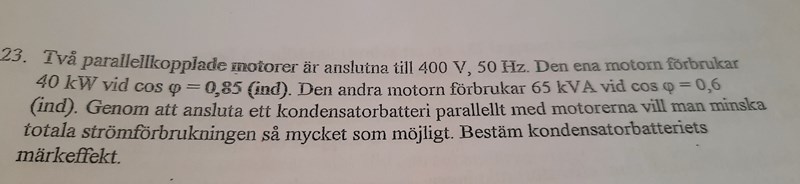

Hur långt har du kommit själv?

Vet inte hur ja ska börja tänka

Ska jag göra om bägge till cos=1 och sen jämföra VAr?

Facit svaret är, Qc= -77KVAr

Börja med att rita upp ett kopplingsschema och lägg upp det här.

Har du lärt dig använda $j\omega-$metoden?

Den har ja inte lärt mig

Hej

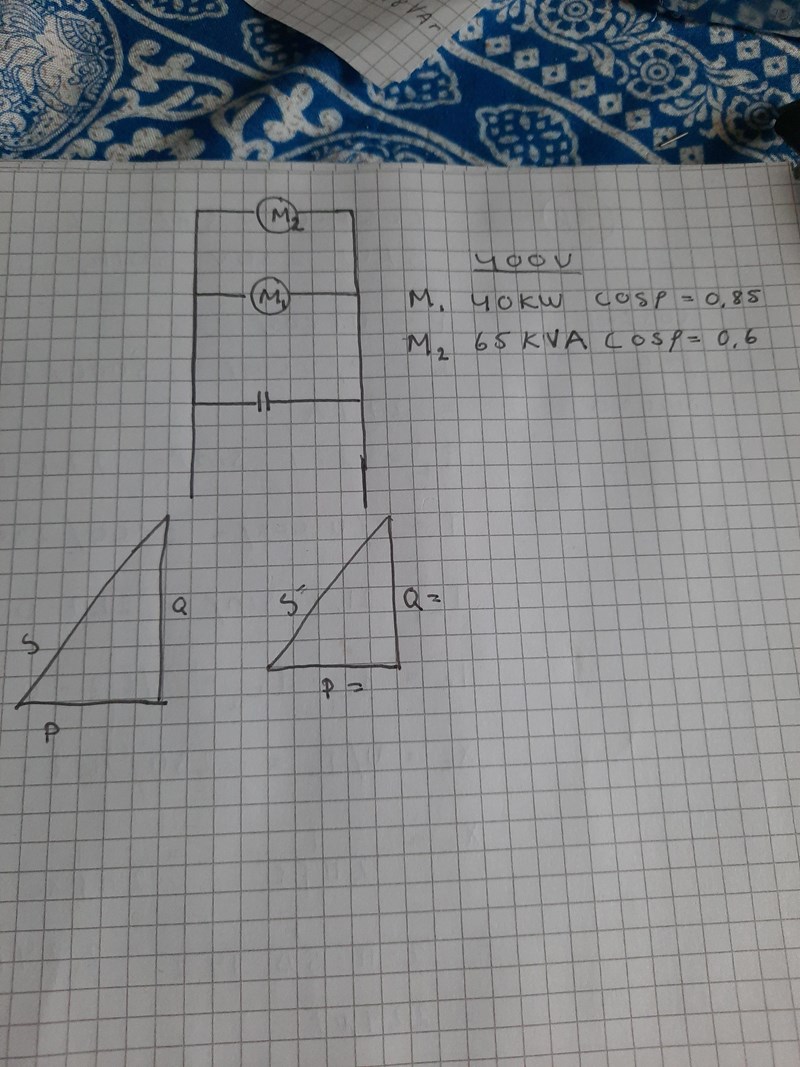

En bra början i alla fall!

Var och en av motorerna genererar varsin S, P och Q, där Q är induktiv som det står i uppgiften. Precis som du gjort kan du kan rita en triangel med S, P och Q för varje motor. Med de data som ges i uppgiften kan du räkna ut Q1 och Q2 för varje motor, det är ren trigonometri.

Jag antar att du vet att kondensatorn ska generera en lika stor reaktiv effekt som de båda motorerna, men negativ.

Hoppas det var till någon hjälp. (Himla snygg duk du har på bordet).

Tack du skicka mig i rätt riktning, visst är duken fin, haha

Löste den tack
