Räkna ut strömmen i en serie och parallellkopplings krets!
Hej jag behöver hjälp med denna uppgift som jag grubblat över länge nu! Jag får inte till vad I4 ska vara. Jag har ritat om kretsen och jag är även osäker på om jag gjort det rätt?
frågan:

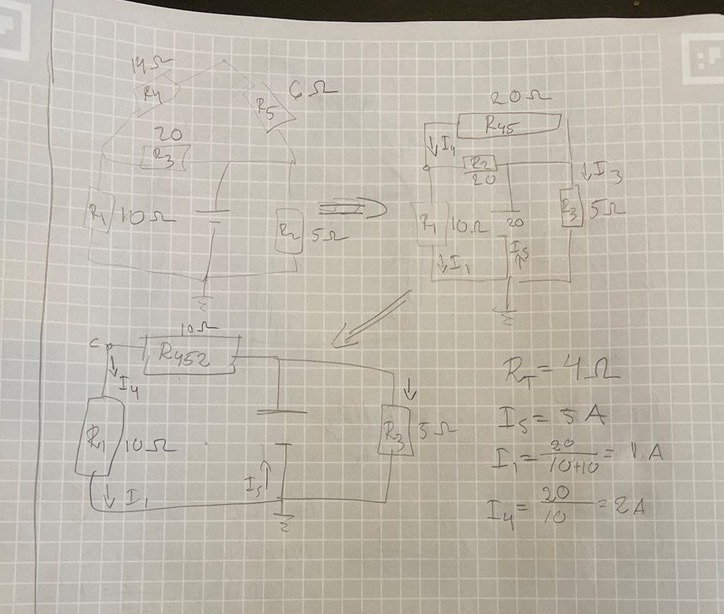

min lösning (ignorera att de inte är lösningar på RT och Is osv. Jag har gjort om uppgiften flera gånger så dem uträkningarna finns på andra sidor. Det är rätt (va ja vet) det ja grubblar över egentligen är bara I4 och om jag ritat om kretsen rätt):
tillägg till min lösning är även att I3=4A! Såg att jag missat skriva det!

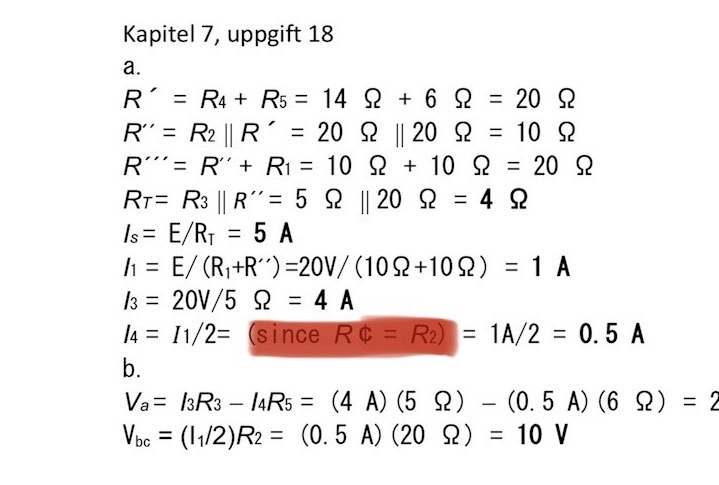

facit säger så här och jag förstår inte vad det betyder…?:
Mollyhej skrev:Hej jag behöver hjälp med denna uppgift som jag grubblat över länge nu! Jag får inte till vad I4 ska vara. Jag har ritat om kretsen och jag är även osäker på om jag gjort det rätt?
frågan:
min lösning (ignorera att de inte är lösningar på RT och Is osv. Jag har gjort om uppgiften flera gånger så dem uträkningarna finns på andra sidor. Det är rätt (va ja vet) det ja grubblar över egentligen är bara I4 och om jag ritat om kretsen rätt):
facit säger så här och jag förstår inte vad det betyder…?:
Ja, på grund av strömdelning: R2 är parallell med R4+R5 och de är båda lika stora (20 Ω).
Jag vet inte vad krumeluren betyder. Kanske var det tänkt som 45 och att det blev https://gpe.wikipedia.org/wiki/Ghanaian_cedi
Eftersom R3 ligger parallellt över spänningskällan kan vi plocka bort den då vi beräknar andra strömmar än den genom R3.
Hmmm okej men jag förstår mig fortfarande inte på varför I4 är hälften av I1? Resistorerna ligger i serie och är lika stora? U är väl också lika stor över båda så jag förstår inte?
Mollyhej skrev:Hmmm okej men jag förstår mig fortfarande inte på varför I4 är hälften av I1? Resistorerna ligger i serie och är lika stora? U är väl också lika stor över båda så jag förstår inte?
Hur stor menar du då?
Igen: R2 är parallell med R4+R5 och de är båda lika stora (20 Ω).
Strömmen I1 är summan av strömmarna genom dessa båda grenar: av I4 som går genom R4 + R5 och av den lika stora strömmen genom R2.
Jahaaaaaa så om man tänker kirchoffs lag att ström in i en punkt=ström ut ur en punk. Så går strömmen I4 och strömmen I2 in i punkt c och I1 går ut ur punkt c. Så I1=I4+I2
I1=1
och eftersom I4 och I2 har samma ressistans och spänning är dem lika stora så
I4=I2
så I1=2*I <=> I=I1/2
I=1/2=0,5A
är detta rätt förstått?
Mollyhej skrev:Jahaaaaaa så om man tänker kirchoffs lag att ström in i en punkt=ström ut ur en punk. Så går strömmen I4 och strömmen I2 in i punkt c och I1 går ut ur punkt c. Så I1=I4+I2
Ja precis!
Sådana utrop blir jag glad av :)
