Elev99 18
Postad: 20 jul 2023 12:53 Redigerad: 20 jul 2023 12:53

Räkna kraften F.

Hej!

Jag skulle behöva hjälp med följande uppgift.

* Vad är kraften F vid saxens skänklar?

* Tråden har skjuvfasthållheten 320N/mm2

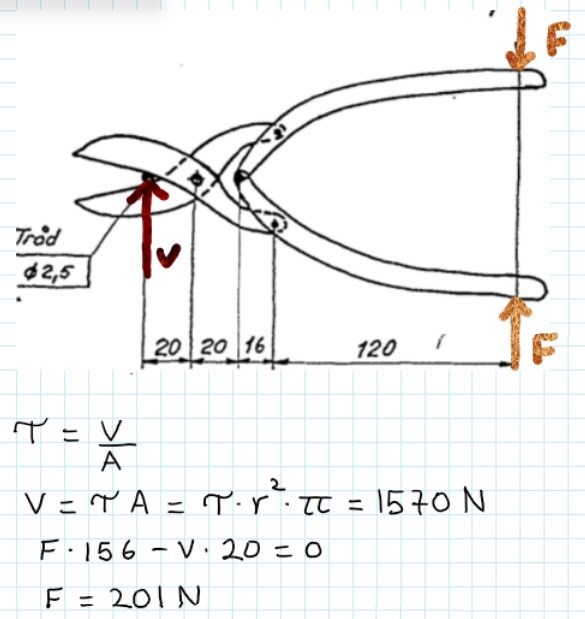

Jag har kommit fram till detta men svaret ska vara 103 N. Vad gör jag för fel?

Ture Online 10335 – Livehjälpare
Postad: 20 jul 2023 17:24
Elev99 skrev:

Hej!

Jag skulle behöva hjälp med följande uppgift.

* Vad är kraften F vid saxens skänklar?

* Tråden har skjuvfasthållheten 320N/mm2



Jag har kommit fram till detta men svaret ska vara 103 N. Vad gör jag för fel?

Du måste dela upp hävarmsberäkningen i två steg, eftersom det är två hoplänkade hävarmar.

Börja med att beräkna kraften i länken 120 mm från höger, när du fått fram den, kan du titta på hävarmen som börjar 136 mm från höger och slutar vid F

Elev99 18
Postad: 20 jul 2023 17:48

menar du så här:

v*20- F*20-F*120=0

Ture Online 10335 – Livehjälpare
Postad: 20 jul 2023 19:06

Nej,

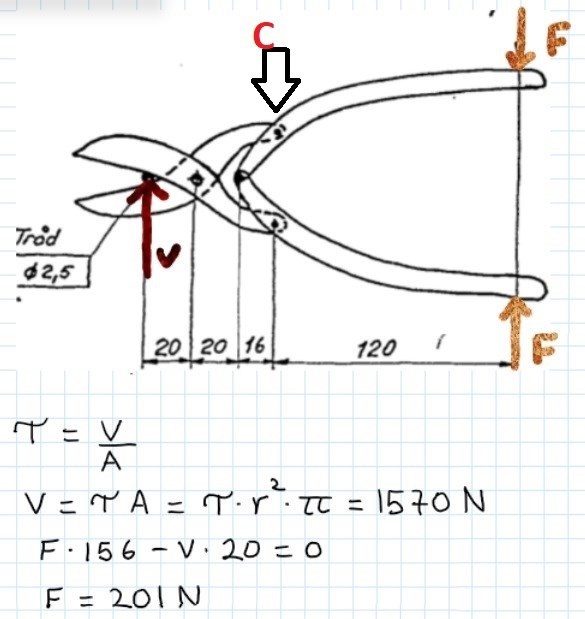

Bortse från kraften F och de högra skänklarna, Hur stor måste kraften C vara i bilden nedan?

Elev99 18
Postad: 20 jul 2023 19:13 Redigerad: 20 jul 2023 19:18

v*20=c*36

c=872 N?

Ture Online 10335 – Livehjälpare
Postad: 20 jul 2023 19:36

Ja, kan du lösa resten?

Elev99 18
Postad: 20 jul 2023 19:41 Redigerad: 20 jul 2023 19:43

jag fick det rätt nu! Tack!
