Postad: 14 mar 2023 18:27 Redigerad: 14 mar 2023 18:33

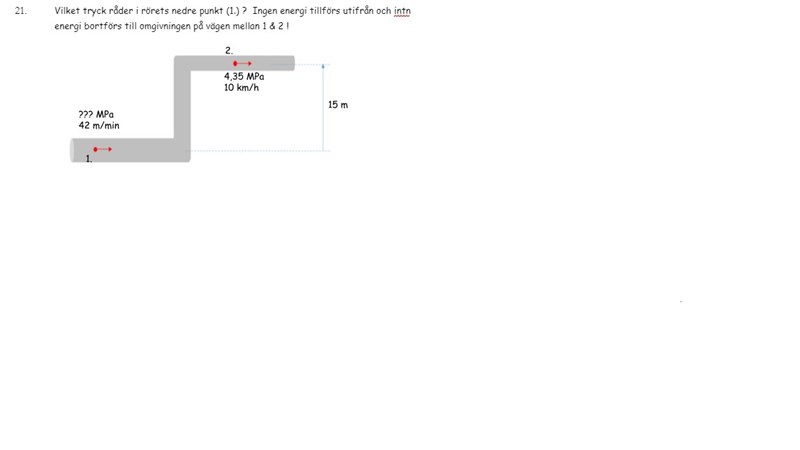

Tryck i rör


Nu när Processteknik kursen har börjat så kommer det att för det mesta just gälla liknande uppgifter till denna, då kursen precis börjat så har vi väl i klassen inte så stor koll just hur vi ska lösa såna här uppgifter ännu.



Änsålänge så har jag skrivit

Uppe (2an) :

43,5 bar = 44.5 bar (a) = 4450000 Pa

10 km/h = 2,7 m/s


Nere: (1an) :

42 m/min = 0,7 m/s



Nere:
Lägesenergi: M*G*H = 1 * 9,8 * 0 = 0 Nm
Rörelseenergi: 0,5 * M * C2 = 0,5 * 1 * 0,7= 0,245 Nm

Finns ingen volym, så kan inte använda mig av tryckenergi.



Uppe:

Lägesenergi: M*G*H = 1 * 9,8 * 30 = 294 Nm
Rörelseenergi: 0,5 * 1 * 2,72 = 3,645 Nm

Finns ingen volym, så kan inte använda mig av tryckenergi.

Förutsatt att det jag har skrivit är relevant och korrekt så är det här jag är, vet icke vad nästa steg är så hade behövt lite vägledning.

CurtJ 1203
Postad: 14 mar 2023 19:12 Redigerad: 14 mar 2023 19:19

Har ni lärt er Bernoullis ekvation? Det är ett bra ställe att börja

Ajdå: Såg inte resten..

Bernoullis ekvation som man använder för den här typen av problem ser ut som

pρg+u22g = konstant (om nedre punkten räknas som referensplan annars tillkommer den höjden)

Den tar hänsyn till trycket i mediet och det gör inte din energiekvation

t00l91 93
Postad: 15 mar 2023 07:52 Redigerad: 15 mar 2023 07:53
CurtJ skrev:

Har ni lärt er Bernoullis ekvation? Det är ett bra ställe att börja

Ajdå: Såg inte resten..

Bernoullis ekvation som man använder för den här typen av problem ser ut som

pρg+u22g = konstant (om nedre punkten räknas som referensplan annars tillkommer den höjden)

Den tar hänsyn till trycket i mediet och det gör inte din energiekvation

Jag googlade upp Bernoullis ekvation men det hjälpte mig inte alls att få någon koll alls på hur jag ska gå vidare, rätt mycket mer avancerat än det vi tidigare har gjort.

Det står inte heller i frågan gällande vad för media det gäller, så är väl rätt fritt fram att säga att det är vatten då inget annat intyder något annat.
Isåfall så är densiteten 0,001 kg/m3 för enkelhetens skull.

Uppe:(2an)
0,001 kg/m3 (p)* 445 0000 Pa * 9,8 (g) = 43 610 Nm
2,7 m/s * 2,7 m/s * 9,8 (g)= 71,442 Nm

Nere: (1an)
0,001 kg/m3 (p) * (Okänt Pa) * 9,8 (g) = ???
0,7 m/s * 0,7 m/s * 9,8 (g) = 4,802 Nm

Sedan så ska höjddifferansen in på något vis.

Pieter Kuiper 8033 – Avstängd
Postad: 15 mar 2023 07:59
t00l91 skrev:
Isåfall så är densiteten 0,001 kg/m3 för enkelhetens skull.

Det är konstigt vatten!

CurtJ 1203
Postad: 15 mar 2023 13:59

Bernoulli's ekvation omsätter tryck och hastighetsenergi till höjder och för de två punkterna kan vi skriva



p1ρg+u122g =p2ρg+u222g+h2

Nu söker du trycket poch genom omskrivningar får du

p1 =p2 + (u2-u1)2ρ2+h2ρg

Om vi antar att det handlar om vatten så får du slå upp densiteten i en formelsamling och det är inte 0,001 kg/m3. Det är det samma som att en kubikmeter vatten väger 1 g... Inte ens luft är så lätt.

43.5 bar = 43.5*105 Pa. Varför du har lagt till en bar förstår jag inte, det är ett slutet rör.

Gör om siffrorna och stoppa in så kan du återkomma om du inte får ihop det.
