Pulser med fast ände - superposition
Hej!

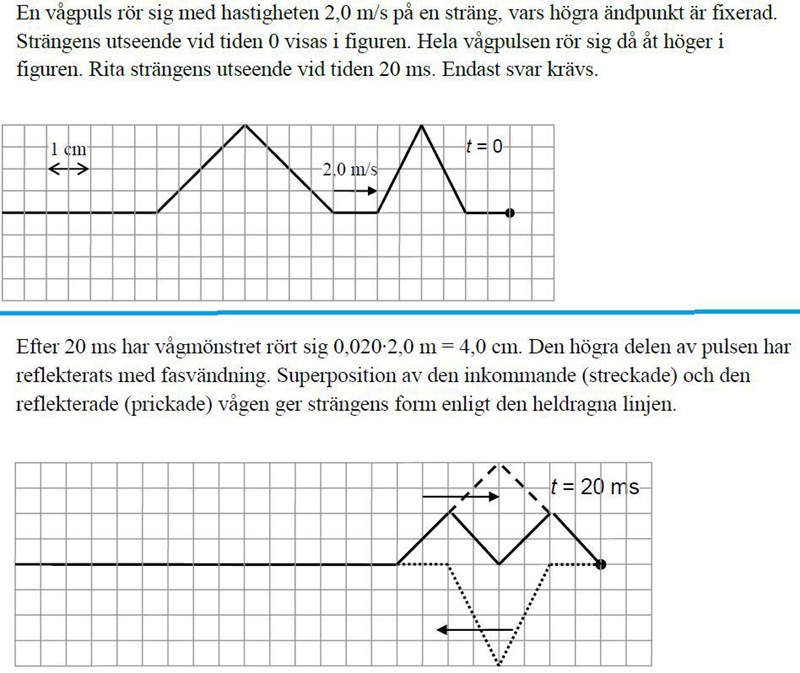

Jag undrar över lösningsförslaget till följande uppgift (lösningsförslaget befinner sig under den blå linjen).
Jag anser att positionen för den mindre triangeln måste vara felaktig. Pulserna har ju rört sig 2 rutor/cm * 4 cm = 8 rutor. Men den lilla triangeln ser bara ut att ha rört sig 4 rutor: 2 åt höger, 2 åt vänster. Jag anser att den borde röra sig ytterligare 4 rutor åt vänster. Pulsen reflekteras väl direkt och byter riktning precis när dess högra kant slår i änden - eller har jag fel?
Hejsan!
Bilden är korrekt och du nämner varför, det är inte så att vågpulsen studsar som ett föremål som en boll skulle göra. istället studsar "varje enskild punkt" hos vågen så den i reflexionen överlappar sig själv för en stund och blir dessutom spegelvänd vilket inte syns här eftersom vågpulsen är helt symmetrisk.
Det kan vara hjälpsamt att tänka såhär: Utgå från en punkt på pulsen(t.ex. toppen av pulsen) och tänk dig bara den punktens steg i reflexionen 8 rutor. Där du stannar ska samma punkt befinna sig i sidled.
Hjälpte det?
Tack för svar!

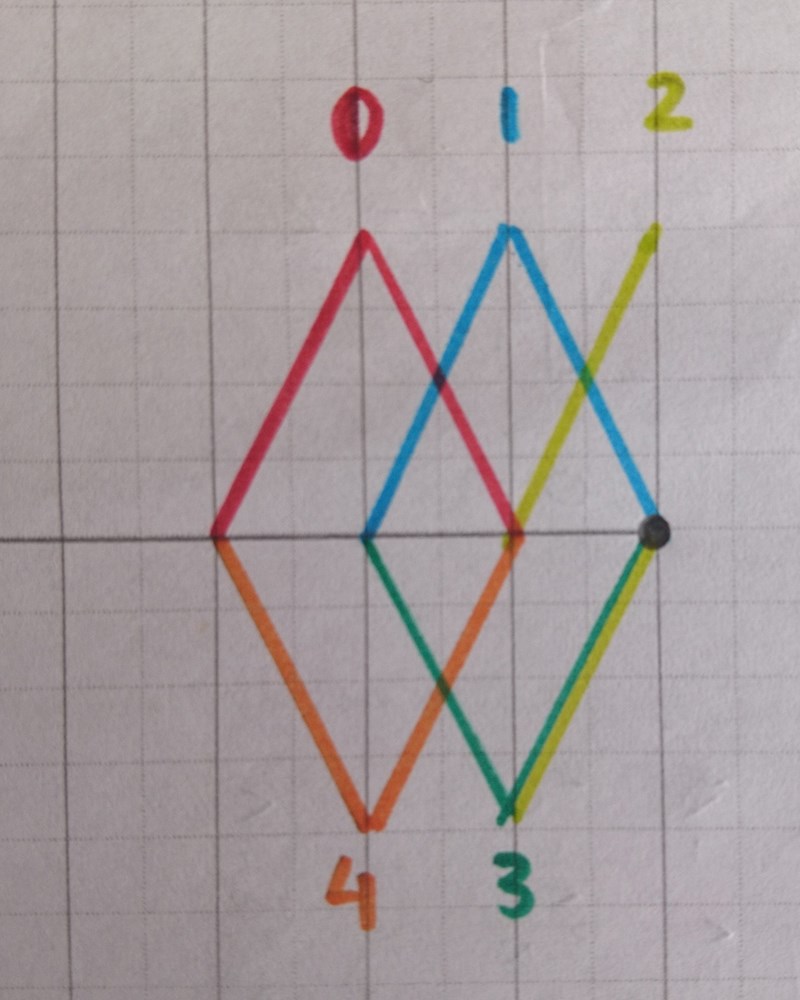

Jag försökte nu rita den mindre triangeln sekund för sekund. Är följande bild korrekt?
Den gula figuren som visar 2 s är fel till hälften - den nedre delen lutar åt fel håll, den skall vara ungefär så här: <, vilket innebär att de båda halvorna tar ut varandra och den blir så här:
Det stämmer! Den ska ju spegelvändas både lodrätt och vågrätt. Tack!
