Pulser
Hej, jag har svårt att förstå hur pulser ser ut och hur den resulterande kraften fungerar i detta sammanhang. Kan ni förklara hur man har resonerat kring den resulterande kraften i detta exempel?
Figuren visar två pulser som rör sig mot varandra i en tråd. För att det ska bli lättare för dig att rita så har vi gett pulserna en lite enklare form. Rita ut trådens utseende 0,6 sekunder senare.
Facit:
Förstår du mellanbilden i facit?
(Krafter behöver man inte tala om här. Det gäller bara förskjutningar.)
Ja jag förstår logiken i att pulserna subtraheras eftersom de rör sig från olika håll, men jag har svårt att förstå vad som händer därefter.
Det är inte för att de rör sig åt olika håll som de subtraheras. Om ena pulsen bidrar positivt (ligger ovanför mittstrecket) och den andra negativt (ligger nedanför strecket) så blir den totala förskjutningen den första pulsen minus den andra.
T.ex. längst till vänster på pulserna i mittbilden så är det lite mer negativt än positivt. Resultatet blir att förskjutningen är en smula negativ. Sedan närmar sig den undre pulsen 0 (dvs. blir större) medan den övre är konstant, så då blir totalpulsen större, det är det första diagonala strecket i totalpulsen.
Jag förstår inte hur det sista steget ser ut som det gör, varför vänds triangeln upp?
AuroraEnchant1a skrev:Jag förstår inte hur det sista steget ser ut som det gör, varför vänds triangeln upp?
Så här fungerar det.

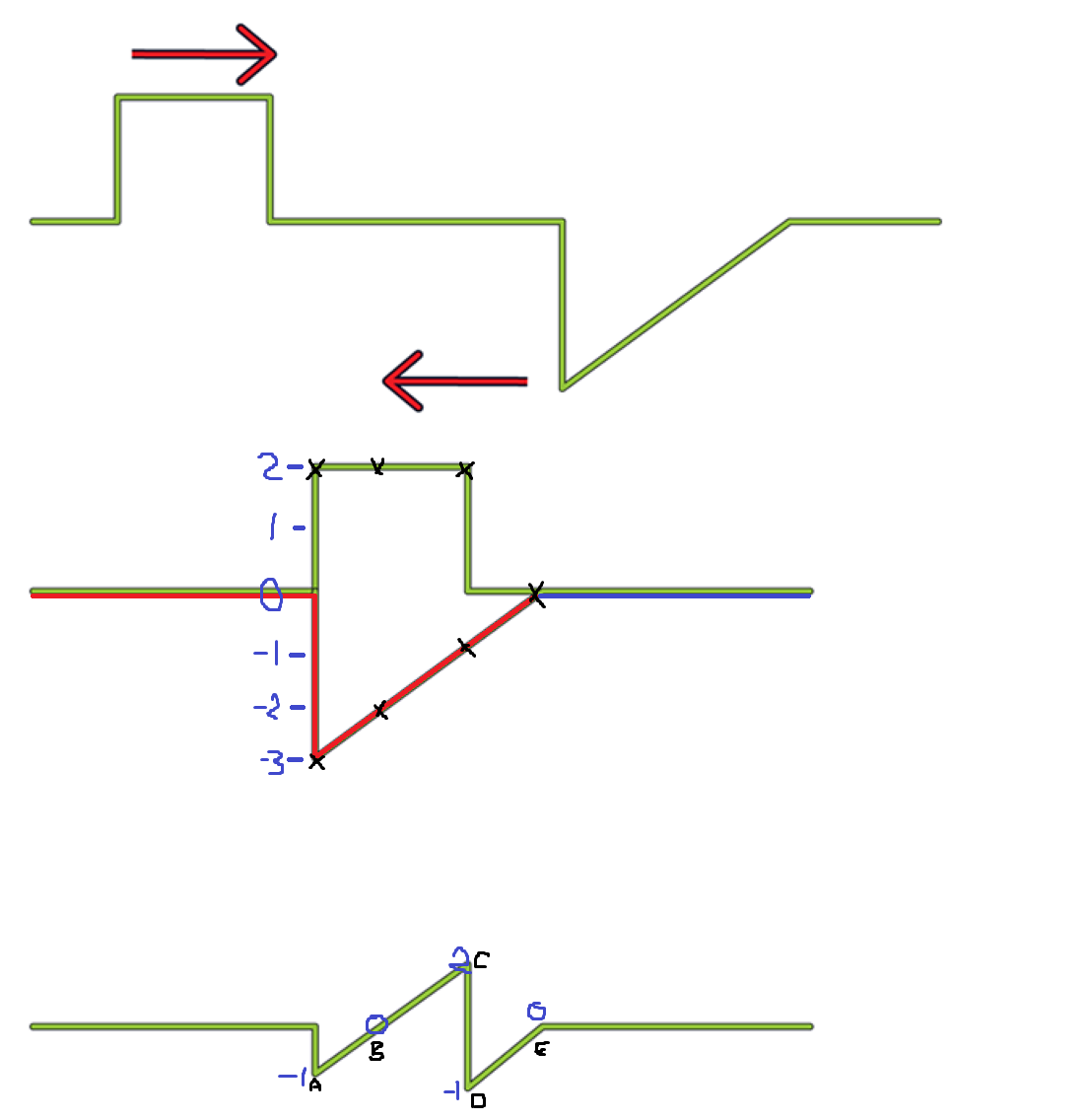

Det båda pulserna adderas, inget annat. Sedan kan de ha positiva och negativa värden. Se bilden.
Jag har fyllt i den ena med rött så det blir lite tydligare vad som händer.
Om vi tittar från vänster till höger:
- Vid A går den gröna till +2 och den röda till -3: 2+(-3)=-1
- Vid B är den gröna +2 och den röda -2: 2+(-2)=0
- Vid C är den gröna +2 och den röda -1: 2+(-1)=1
- Vid D (omedelbart efter C) är den gröna 0 och den röda -1: 0+(-1)=-1
- Vid E är båda 0.
Tillägg: 27 dec 2024 20:38
Ser jag ritade +2 vid C. Det skall vara +1.
- Vid D (omedelbart efter C) är den gröna 0 och den röda -1: 0+(-1)=-1Är inte den gröna 2 här?
Och vid C verkar det stämma att den är +2 ?
AuroraEnchant1a skrev:
- Vid D (omedelbart efter C) är den gröna 0 och den röda -1: 0+(-1)=-1Är inte den gröna 2 här?
Och vid C verkar det stämma att den är +2 ?
Vid C går den gröna omedelbart från +2 till 0 i D. Pulsen kan inte ha två värden samtidigt, men den kan växla väldigt snabbt.
Är sträckan relevant här eller räknade vi med s=v*t dvs att sträckan blir 3 cm.
AuroraEnchant1a skrev:Är sträckan relevant här eller räknade vi med s=v*t dvs att sträckan blir 3 cm.
Nej, s, v och t är bara relevanta för att beräkna var pulserna är i förhållande till varandra när du skall addera dem.
