Puls

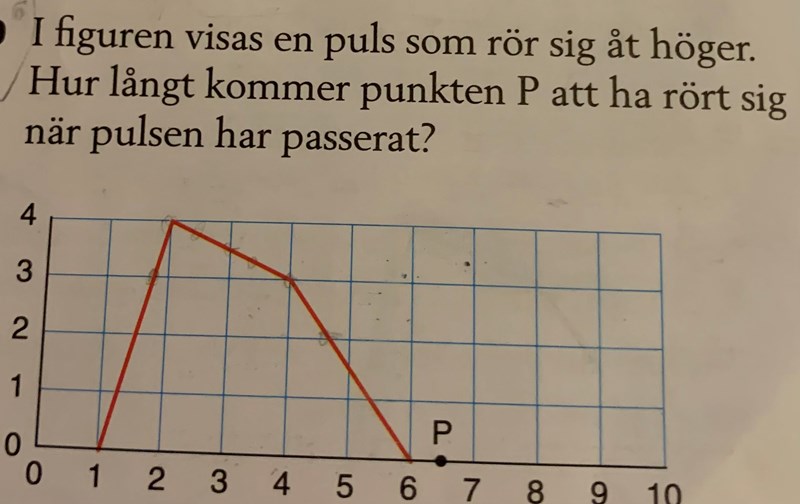

Jag fattar ingenting, och varför skulle P röra sig uppåt till pulsens max och sedan ner igen? Vart är max?
Du skulle kunna tänka dig en golvmatta som medium som din puls färdas genom. Pulsen är din katt som fått för sig att krypa under mattan (mattan ligger still på golvet). Du kommer att se katten (pulsen) fara fram som en knöl under mattan. Punkten P är en punkt på mattan. Hur kommer punkten P på mattan att förflytta sig när katten kryper förbi under den?
(Har inte axlarna i diagrammet några enheter?)
Jag vet inte ... sorry
Antar att flyttar den sig över hela knölen?
Ja, precis punkten P kommer att flytta sig, i y-led, över knölen. Punkten kommer inte att flytta sig något i x-led eftersom mattan ligger still.
Jag tror att det är längdenheter som visas i diagrammets x- och y-axlar. Men slarvigt av uppgiftförfattaren att inte nämna det. Hur rör långt rör sig alltså punkten då katten kryper under från det att mattan ligger plant på golvet, tills att katten krupit förbi och mattan ligger plant på golvet igen.
Aha, tack, så P kommer röra sig till 4 l.e?
Upp och tillbaka, eller hur?
Så P kommer inte röra sig över den punkten i pulsen vid 4 i x-axlen? För den kan bara röra sig vinkelrätt?
Kurvan är silhuetten av katten. När katten kryper under punkten P så kommer punkten P att färdas i y-led, från y=0 upp till y=4, när katten krupit förbi så är punkten P tillbaka på y=0.
Punkten P kommer inte att förflyttas i x-led.
