Pull Up-motstånd

Hej!
Denna uppgift förstår jag inte. Jag vet inte vart jag skall börja för att beräkna R. Vad är det för "område" jag behöver läsa på för att få förståelse hur man begär sig åt för att lösa den? Vad är den streckade-linjen till höger i figuren?

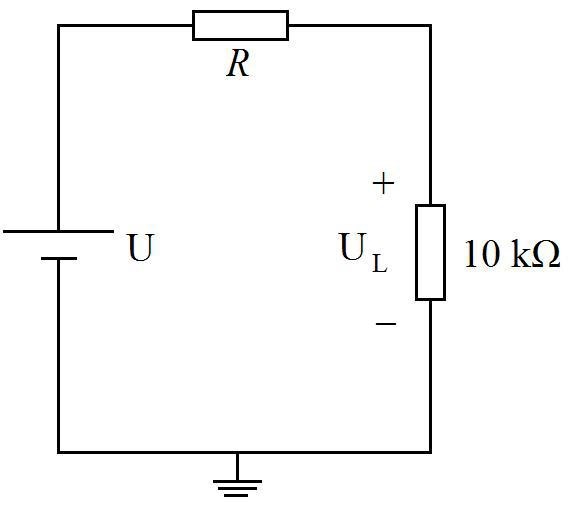

Det streckade bör vara en "tänkt" spänningskälla på +5V över kretsen. Du får helt enkelt hitta en ekvivalent krets för läge 2. Min gissning är:

Där $U=5 \ V$ . Att sedan formulera en ekvivalent krets för läge 1 bör du kunna lista ut.

Den streckade linjen till höger kan du strunta i.

Du vill att spänningsfallet över Ul ska ligga mellan 4,5-4,6 V när transistorn är öppen. I det läget går en ström från 5 V genom R och 10 kohm i serie. Vilken ström behvs för att spänningsfallet över 10 kohm ska ligga mellan 4,5-4,6 V?

Välj sedan ett motstånd R så att strömmen blir så stor.

Tack för svar! Beräknar strömmen i kretsen

$U_{L} = R I 4, 5 V = 10 000 Ω * I I = \frac{4, 5 V}{10 000 Ω} = 0, 45 m A$

Vill sedan beräkna R men då behöver jag veta spänningen över resistorn så gör KVL

$5 V - U - 4, 5 V = 0 U = 0, 5 V$

Beräknar R

$R = \frac{U}{I} = \frac{0, 5 V}{0.00045 A} = 1111.1111 Ω$

I E12-serien bör det då vara 1200 ohm? Om jag dock sätter $U_{L} = 4, 6 V$ får jag att resistansen blir 869,57 ohm. Hur vet jag då vad jag skall välja i E12-serien? Medelvärdet av de båda resistanserna? (869,57+ 1111,11)/2 = 990,34 ohm

Sen vidare till om switchen skulle vara i läget 1 dvs stängd. Då tillkommer 100 ohm resistorn i serie med de andra?

wozniak skrev:
I E12-serien bör det då vara 1200 ohm? Om jag dock sätter $U_{L} = 4, 6 V$ får jag att resistansen blir 869,57 ohm. Hur vet jag då vad jag skall välja i E12-serien? Medelvärdet av de båda resistanserna? (869,57+ 1111,11)/2 = 990,34 ohm

Om du räknar på kretsen jag ritade får du enkelt att:

$R =10\left(\dfrac{U}{U_{L}}-1\right)$ , $[R] = k\Omega$

Eftersom $4.5 \ V \leq U_{L} \leq 4.6 \ V$ får du $0.87 \ k\Omega \leq R \leq 1.1 \ k\Omega$ . Du måste alltså välja ett motstånd från E12-serien som ligger inom detta intervall.

Sen vidare till om switchen skulle vara i läget 1 dvs stängd. Då tillkommer 100 ohm resistorn i serie med de andra?

Nej, lägg transistorn parallell med 10 kΩ-resistorn och räkna på som vanligt med en ekvivalent krets.
