1 svar
106 visningar
KnockedLoose 3
Postad: 26 aug 09:33

Problem med friläggning. Mekanik - Statik 3.49 (Christer Nyberg)

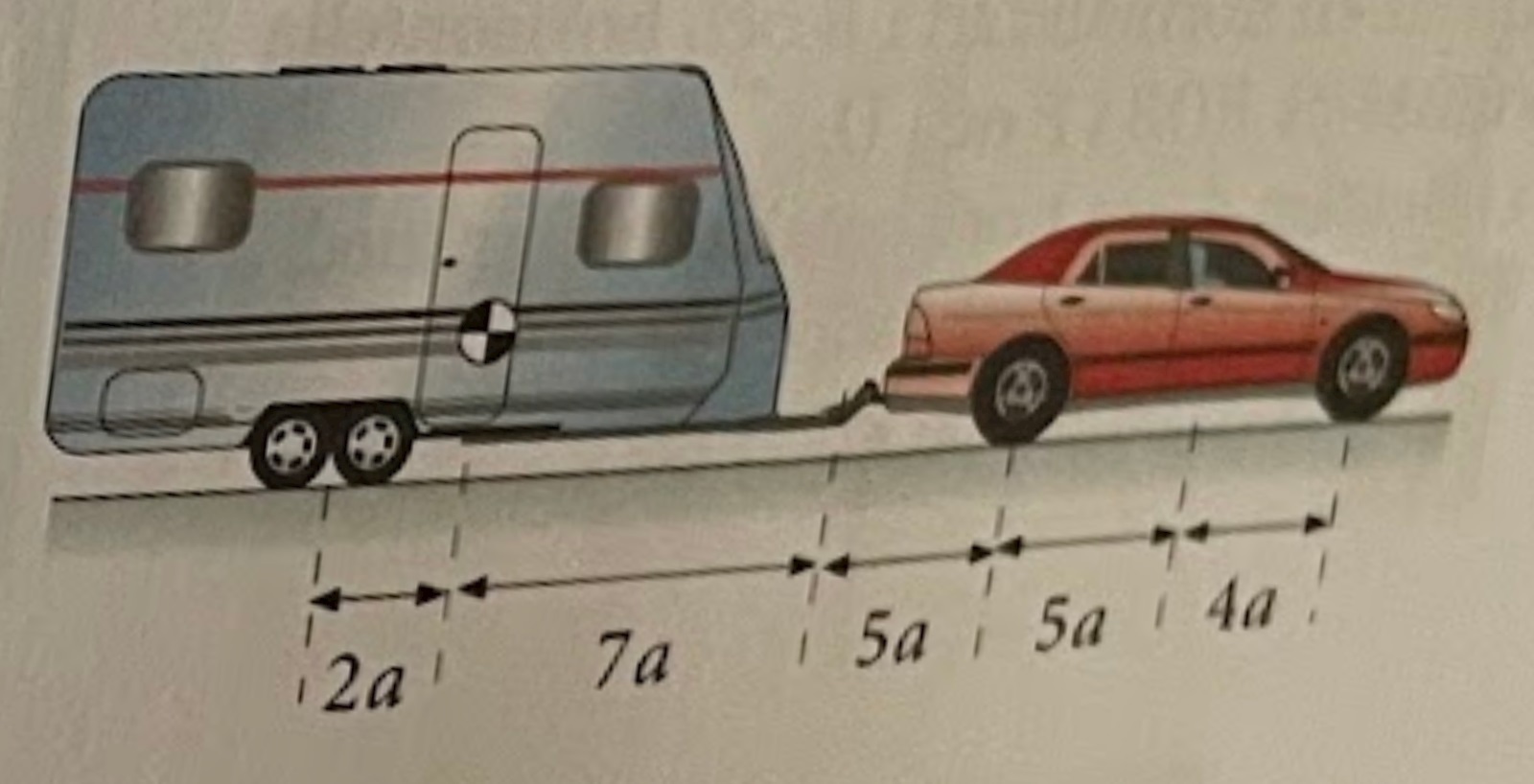

Har suttit med denna uppgift i ett par dagar och blir inte riktigt klok på den. Uppgiften är baserad på uppgiften innan, men är helt fristående från den, så bifogar bara en bild på systemet som är relevant.

Jag har svårt att förstå hur jag ska tänka med placering av tillägget av kedjan med förspänning i huvudsystemet. När jag frilägger så som jag egentligen vill så får jag fel svar.

Jag har lyckats lösa uppgiften på två sätt, alternativ ett (frilägga hela systemet sedan släpvagnen) så får jag rätt svar när jag frilägger släpvagnen så som jag tycker att det borde vara:

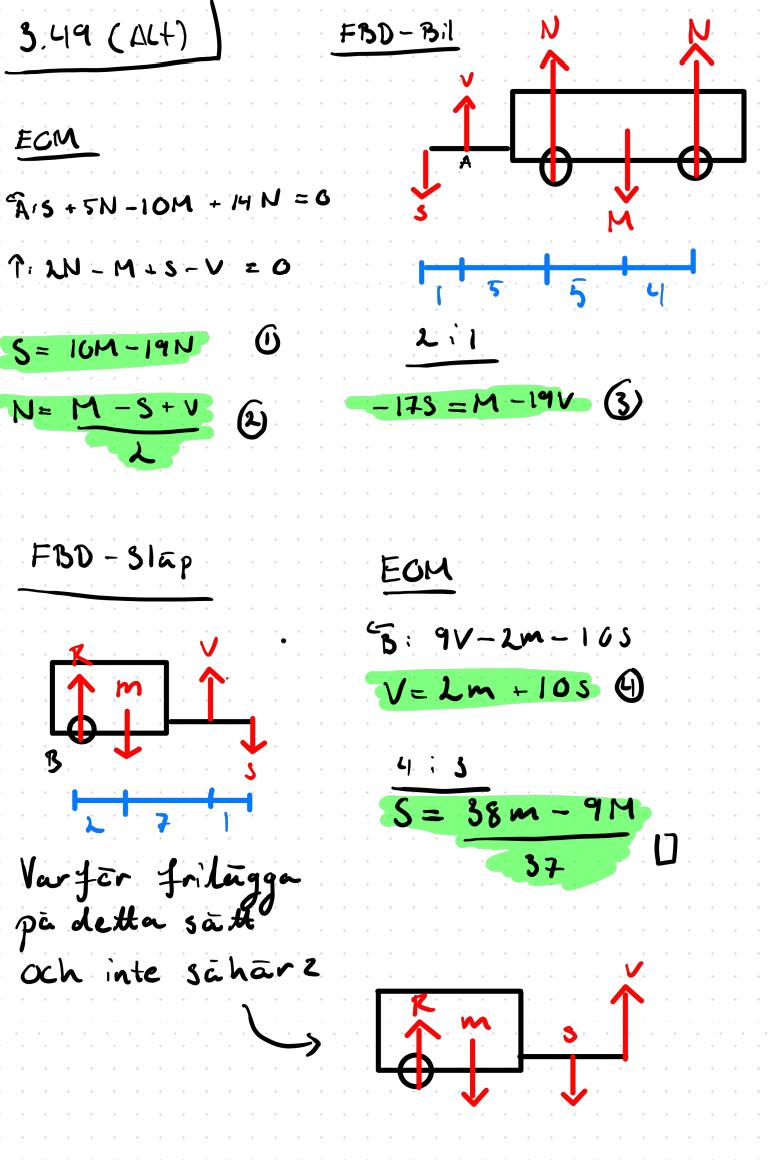

Men det är alternativ två (frilägg bil och sedan släp separat) jag inte riktigt blir klok på vid friläggning av släpvagnen. Jag måste placera reaktions kraften "V" från dragkroken bakom förspännings kraften "S" för att det ska bli korrekt. Jag vill att förspännings kraften "S" ska vara "bakom" reaktions kraften "V" från dragkroken så det blir likt friläggningen av bilen i lösningsalternativet ovan.

Så min fråga är varför får jag fel vid friläggning av släpvagnen med förspännings kraften "S" till vänster om reaktions kraften "V"?

Peter 1023
Postad: 29 aug 18:36

Jag vet inte hur mycket jag kan hjälpa men jag ser att du inte har brytt dig om formuleringen "... främre fäste kan ta upp kraftmoment". Formuleringen innebär att det inte bara är en kraft vid det främre fästet. Infästningen gör att det finns ett moment där också. Det kan man förstå genom att frilägga "den undre armen". För att den ska kunna vara i jämvikt så måste det finnas ett moment vid främre fästet. (En kedja kan inte överföra ett moment.) Krafterna på undre armen (V och -V) vill vrida den medurs. Momentet vid främre fästet behöver balansera det. Newtons 3:e lag, typ, ger då att armen påverkar bilen med ett motriktat moment.

Å andra sidan skrev du att du hade problem med släpet...
