Beräkna storleken av jordmagnetiska fältets horisontal komposant
Hej

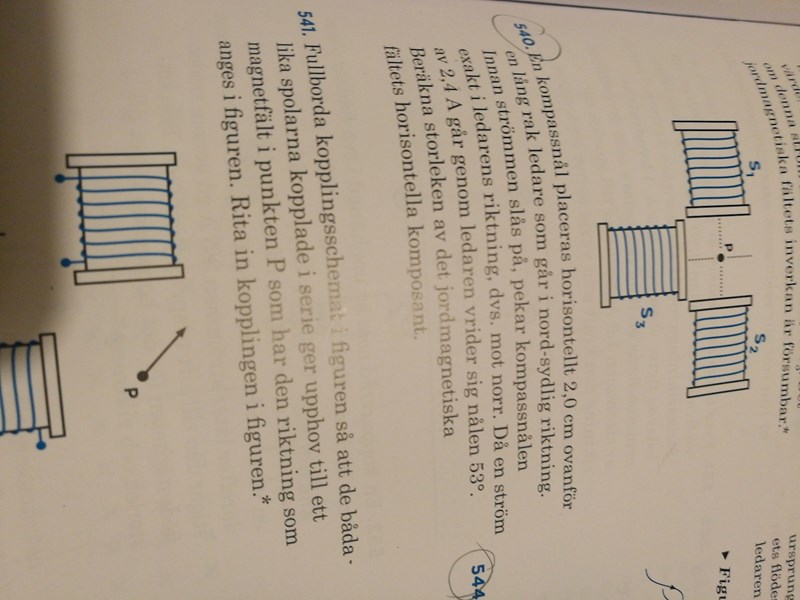

Jag har problem med uppgifter som dessa och riktning för bjh

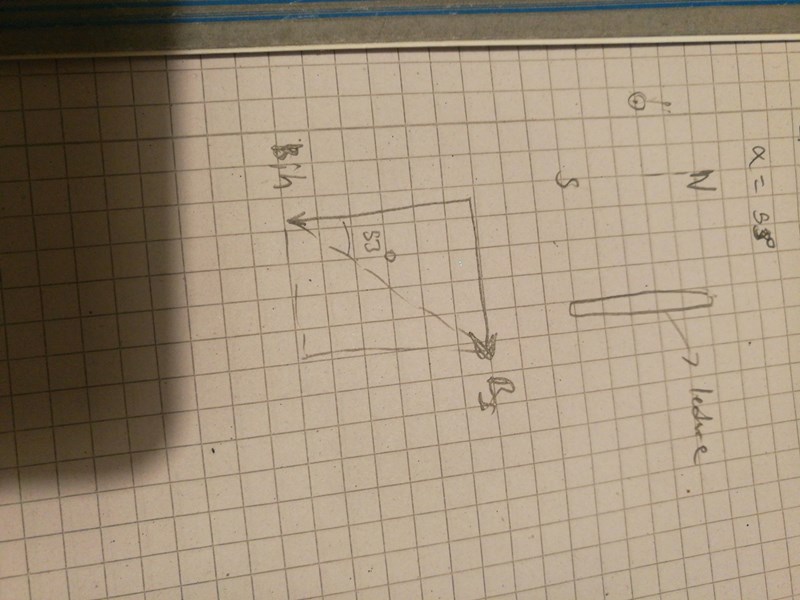

Din figur med Bjh och BI ser bra ut. Vet du hur man räknar ut BI ?
Tänk på att kompassnålen ska peka utmed , i den här uppgiften alltså rakt mot norr. Åt vilket väderstreck ska peka? Märk ut väderstrecken i din figur
Vi behöver inte veta vilket väderstreck BI pekar, bara att Bjh och BI är vinkelräta. Väl?
Bjh och BI har du ritat snyggt och prydligt i din figur.
Uppgiften säger ju inte heller vilken riktning strömmen går så då vet vi bara att kompassnålen vrider sig 53 grader åt ena eller andra hållet. Och det är allt vi behöver veta. (Så tänker jag i alla fall)
Mahiya99 skrev:Hej
Jag har problem med uppgifter som dessa och riktning för bjh
Jag hoppas och tror att Mahiya99 faktiskt vill lära sig hur riktningarna förhåller sig. Och hur man än vänder och vrider på saken ska alltså peka mot norr. Även om man i den här uppgiften kan rita lite hur som helst och ändå få rätt storlek på vektorn.
För övningens skull kan ni vidare anta att strömmen går i någon riktning (t.ex. norrut) och se till att vektordiagrammet stämmer med antagandet.
D4NIEL skrev:Mahiya99 skrev:Hej
Jag har problem med uppgifter som dessa och riktning för bjh
Jag hoppas och tror att Mahiya99 faktiskt vill lära sig hur riktningarna förhåller sig. Och hur man än vänder och vrider på saken ska alltså peka mot norr. Även om man i den här uppgiften kan rita lite hur som helst och ändå få rätt storlek på vektorn.
För övningens skull kan ni vidare anta att strömmen går i någon riktning (t.ex. norrut) och se till att vektordiagrammet stämmer med antagandet.
Ja bjh ska peka mot norr dvs åt uppåt eller? Och då går strömmen uppåt som vi kallar för norr. Magnetfältet pekar då åt höger isåfall. Något som förvirrar mig är att bjh pekar åt höger när vi får given storleken av jordmagnetiska fältet samt inklinationen vinkel och då definieras norr åt den riktningen som bjh pekar. Kompassen pekar också åt norr om inget ström kommer in i vägen. Men sen när frågorna är såhär strömmen är det där värdet och bjh på plats är det värdet. Då blir jag ännu förvirrad av vad man menar på plats
Bjh pekar hel klart mot norr.
Om strömmen i ledningen går från syd till nord så blir BI åt öster (eller höger i din bild), ovanför ledaren.
Inklinationen är inte en avvikelse i öst-västlig riktning utan i vertikalled i förhållande till jordytan.
Riktningen på jordens magnetfält är olika beroende på var på jorden man är:
Nordpolen är snett uppåt.
Vid ekvatorn går jodens magnetfält helt horisontellt med jordytan. Här i Sverige pekar magnetfältet nedåt med ca 70 grader, det är det som kallas inklinationen. Vid nordpolen pekar det rakt nedåt.
ThomasN skrev:Bjh pekar hel klart mot norr.
Om strömmen i ledningen går från syd till nord så blir BI åt öster (eller höger i din bild), ovanför ledaren.Inklinationen är inte en avvikelse i öst-västlig riktning utan i vertikalled i förhållande till jordytan.
Riktningen på jordens magnetfält är olika beroende på var på jorden man är:
Nordpolen är snett uppåt.
Vid ekvatorn går jodens magnetfält helt horisontellt med jordytan. Här i Sverige pekar magnetfältet nedåt med ca 70 grader, det är det som kallas inklinationen. Vid nordpolen pekar det rakt nedåt.
I många uppgifter så vet jag hur riktningen på ledaren i förhållande till strömmen går, men sen vet jag ej längre hur bjh är riktad förutom att den måste gå nedåt om vi ska en vektor resultant som då blir kompassens

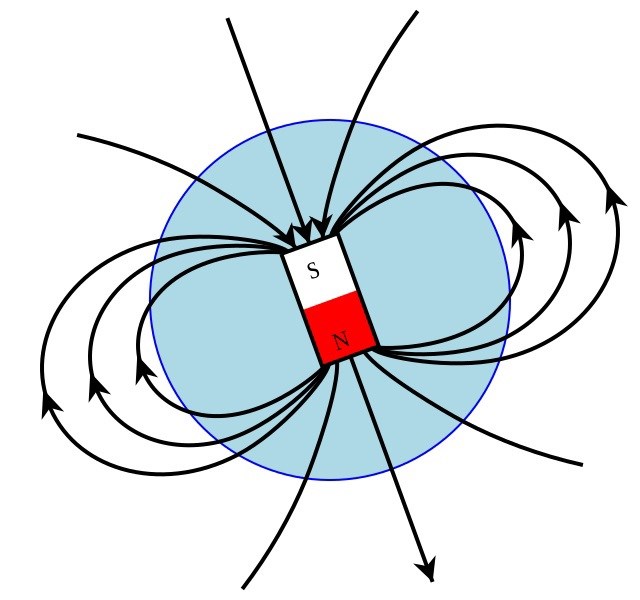

Bilden är jorden i genomskärning med med magnetiska flödeslinjer som går från söder till norr. Även den horisontella komposanten Bjh pekar alltid åt norr. Det är ju den som kompassnålen rättar sig efter, om den inte störs av andra magnetfält.
