Prickbeteckningar

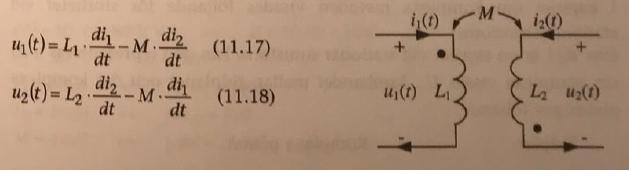

Hej, om jag tänker rätt så är det första termerna i u1 och u2 positiva eftersom i1 och i2 går in i +. Men nu har jag lite svårt för de andra termerna. Om jag har förstått rätt så ska det vara positivt om strömmen går in i prick samt negativt om det går ut i prick.
i1 går in i prick borde inte då vara positiv i u2?
i2 går ut i prick och det verkar stämma att är negativt.
Hjälp mig förstå de andra termerna är ni snälla!
Jag sitter och försöker lära mig samma sak. Det enda som hjälper mig att få nån logik i det är följande:
Om strömmen går ut från plus från båda spolar så är allt logiskt.

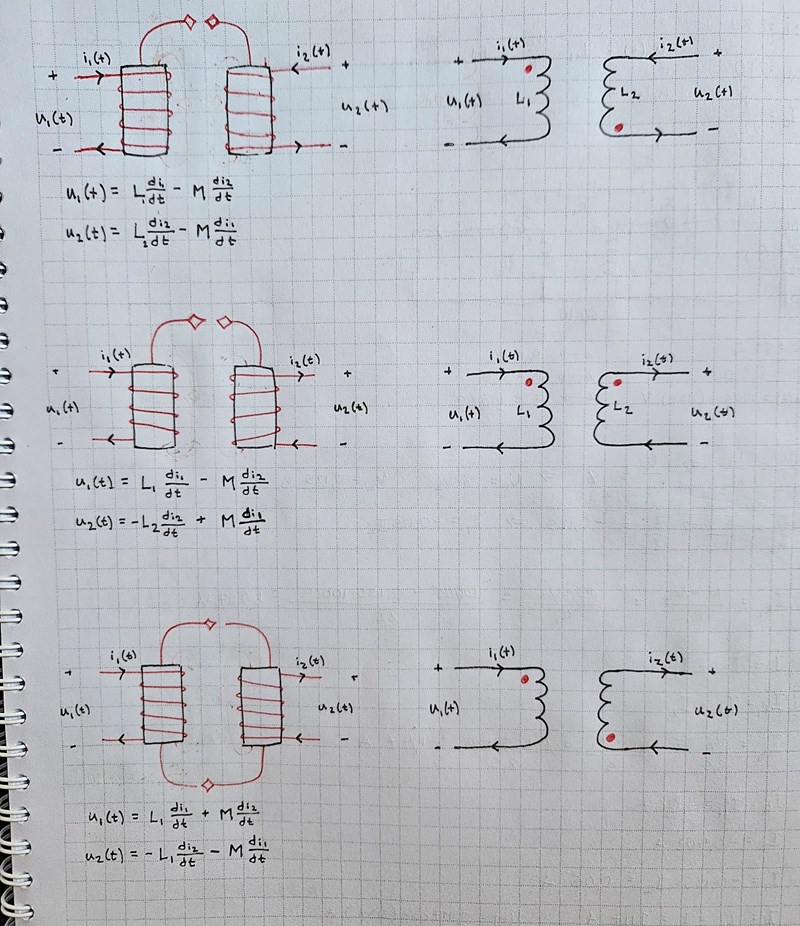

T ex i den översta så ser man med hjälp av högerhandsregeln att magnetfälten kommer krocka med varandra.
- Självinduktansen är positiv eftersom strömmen går från plus till minus.
- Ömsesidig induktans är minus för båda spolarna då de krockar.
Om strömmen går ut från minus från den ena spolen så blir det inverterat för denna men logiskt för den andra
Denna är lite störd men det är det enda som fungerar för mig.
Ta det andra exemplet, om man målar ut det magnetiska flödet mha högerhandsregeln så krockar spolarnas magnetfält. Det blir bara logiskt för den spolen vars ström går ut från plus men inverterat för den vars ström går ut från minus.
För det tredje exemplet blir det logiskt för den första men inverterat för den andra.
