Praktisk Ellära - Parallella Kretsar, Faskompensering
Hejsan allihop!

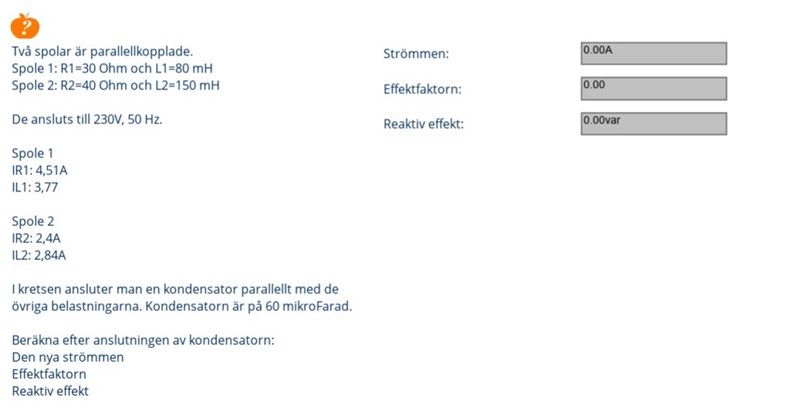

Jag har problem med att förstå hur man infogar kondensatorn in i kretsen, jag kan utan problem få fram Effekttriangeln för Spole 1 och 2 tillsammans. Skulle behöva få en förklaring hur man löser uppgiften, samt hur man generellt handskas med faskompensering.
Tack på förhand!
AlbinL skrev:Jag har problem med att förstå hur man infogar kondensatorn in i kretsen,
"Parallellt med de övriga belastningarna."
Rita.
Jag förstår nog hur man ritar kretsen, jag menar såklart hur kondensatorn påverkar kretsen.
Lägg upp din bild här, så har vi en chans att komma vidare!
Hur menar du? Bild på mina anteckningar? Jag hade gjort en ganska stor uträkning men det blev fel i slutet så jag i min surighet rev ut och slängde pappret 😅
Om vi inte vet att du har ritat rätt krets, kan vi inte hjälpa dig vidare.

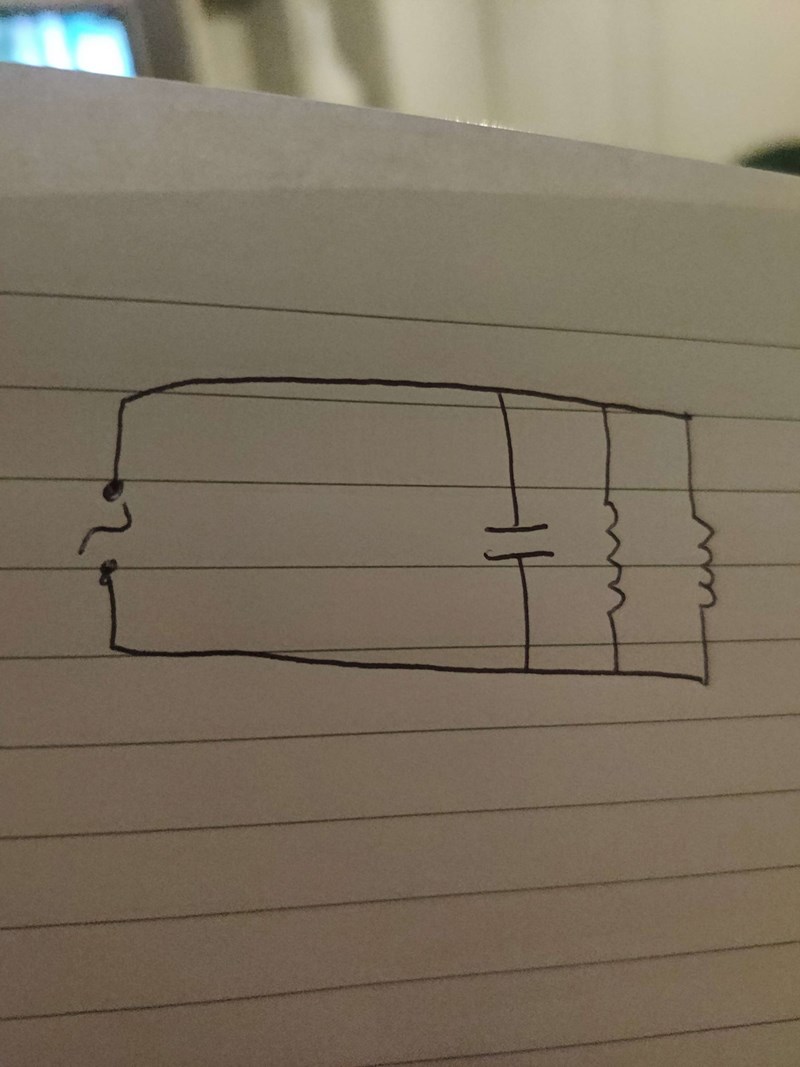

Ser den möjligtvis ut såhär? Ser dock inte hur den ska hjälpa mig lösa uppgiften.
AlbinL skrev:Jag förstår nog hur man ritar kretsen, jag menar såklart hur kondensatorn påverkar kretsen.
Det var inte så klart för mig...

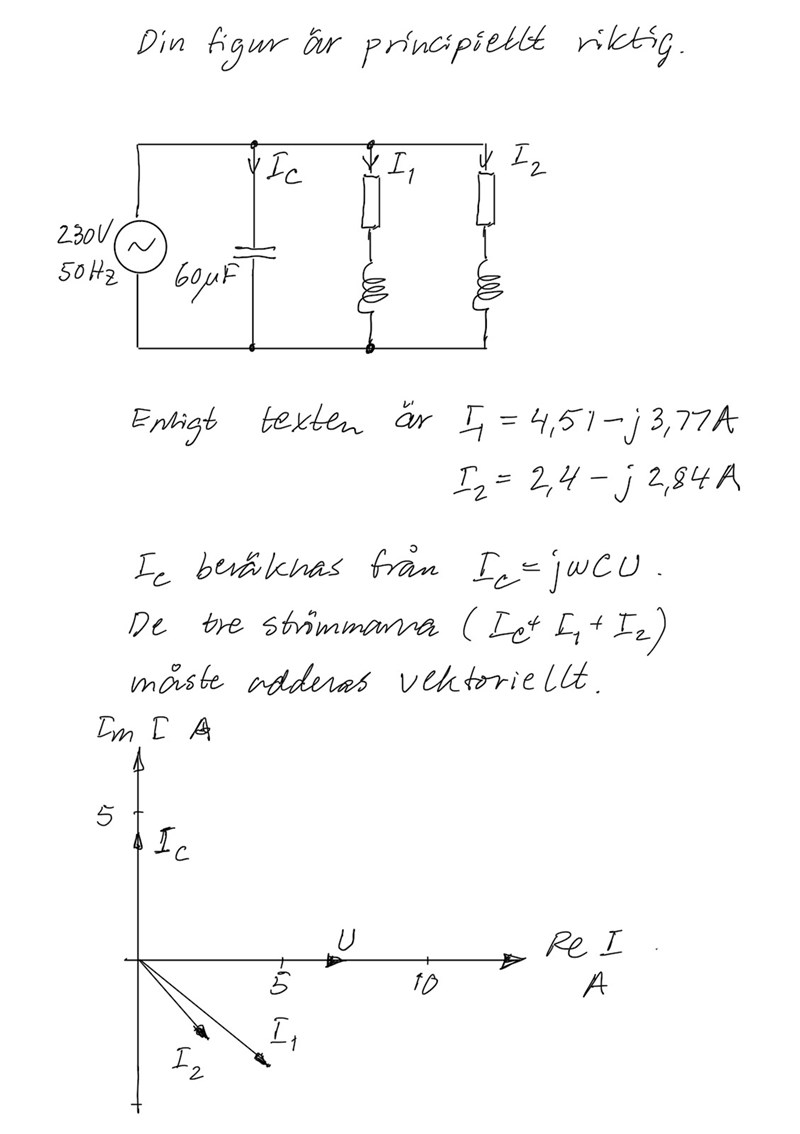

Det går ström genom kondensatorn. Den är till stor del i motfas med strömmen genom induktansarna.
Så beräkna den nya strömmen. Rita till exempel ett visardiagram.
