Potentialvandring och ström

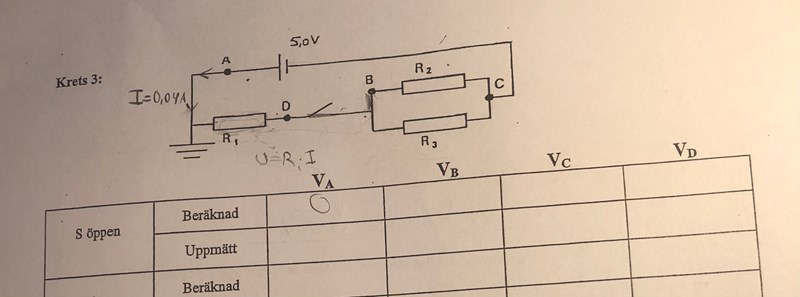

När kretsen är öppen, går det ström bara till parallellkopplingen då?
När kretsen är öppen går det ingen ström alls
Så alla punkterna blir noll? Men min lärare fick inte noll på alla
Om du är ute efter spänningen (eller potentialen) är det en annan sak.
Då har du - 5 V i punkten B när brytaren är öppen.
Aha, juste, det är inte från samma samband. Tack. Men hur kan man tänka på de andra då?
Vad tror du själv och varför?
Dessa gäller när kretsen är öppen:
A är noll för att den är vid jordningen
C är - 5v då ingen ström går men däremot har vi en spänning. Vi har gått med strömriktnigen och därmed minus
D är väl också -5, finns inget annat som påverkar den.
- D är fel, när brytaren är öppen går ingen ström genom R1, därför är det samma potential på båda sidorna av R1. Hur mkt har du på R1s vänstra sida?.
- I övrigt, rätt.
På vänstra sidan är det ju noll?
Ja, och när det inte går ngn ström genom R1 har vi noll även på högra sidan, U=RI, I är 0 då blir U noll
