Potentialvandring i en krets med flera spänningskällor

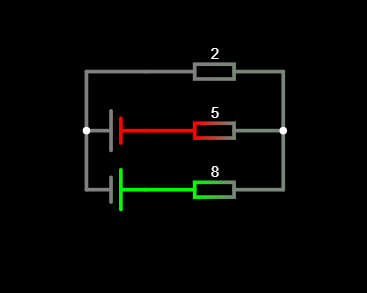

Lägre spänningskälla (grön) är 10v. Övre spänningskälla (röd) är 5v. R1=8ohm, R2=5ohm, R3=2ohm. Uppgiften är att hitta strömmarna genom alla resistorer, och deras riktning. Jag börjar med att ställa upp: I1 = I2 + I3 (indexen visar i vilken resistor varje ström går). Min andra idé är att använda Kirchhoffs andra lag, men jag vet inte riktigt hur jag ska gå till då vi har en extra spänningskälla.
Jag skulle vilja ställa upp: U1 - I1R1 - I2R2 = 0 och U2 - I2R2 - I3R3 = 0, men jag vet inte riktigt om detta är rätt då jag skulle tro att strömkällorna stör varandra på något sätt.
Hur exakt bör jag fortsätta med denna uppgift? Skriv gärna i detalj, samt förklara ämnesspecifika begrepp som jag bör kunna.
Mvh

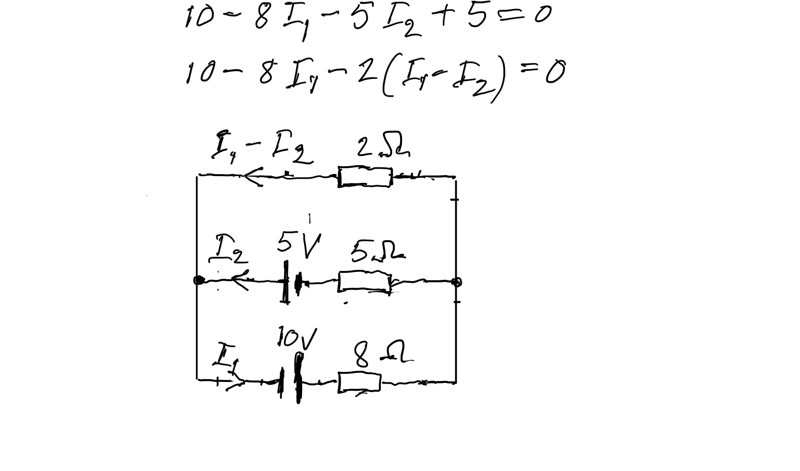

Har ställt upp två ekvationer nedan. Givetvis påverkar de två spänningskällorna de tre strömmarna, men jag skulle inte vilja kalla det att de stör varandra. Det gäller bara att hålla sig till Ohms och Kirchhoffs lagar. Beträffande ämnesspecifika begrepp är det nog bäst att repetera i kursboken.
