Potentialen är 0 hos jordningen
Man säger ju att potentialen är noll i jordningen. Men är den det även om man går ett varv i kretsen (alltså att vi börjar med potentialen noll (jordningen) och efter att ha gått ett varv och kommit tillbaka till jordningen har potentialförändringen i kretsen blivit noll)? Är det även det som är Kirschoffs andra lag?
Tack på förhand
Potentialen i varje punkt i kretsen är entydig och beror inte på vilken väg som du potentialvandrar. När en punkt jordas så definierar man att potentialen är noll Volt i denna punkt.
Tack
Men om man går med eller motström till en viss punkt måste väl påverka vilken potential punkten får?
Så det är inget i sig som gör att en jordad punkt har potentialen noll utan det har man enbart bestämt som regel? Men vart är potentialen noll om kretsen inte är jordad. Ska man då själv sätta ut en jordning, eller bestämmer man själv vart potentialen är 0, vid minuspolen exempelvis?
Tack på förhand
Man behöver en referenspotential i kretsen. Potentialen i andra punkter i kretsen är då relativt denna referenspotential.
Rita en enkel krets med en spänningskälla och några resistorer. Jorda den negativa sidan på spänningskällan dvs. du definierar att potentialen i denna punkt är noll. Potentialvandra sedan två olika vägar till en valfri punkt i kretsen så ser du att potentialen i punkten är oberoende av vilken väg du potentialvandrar.

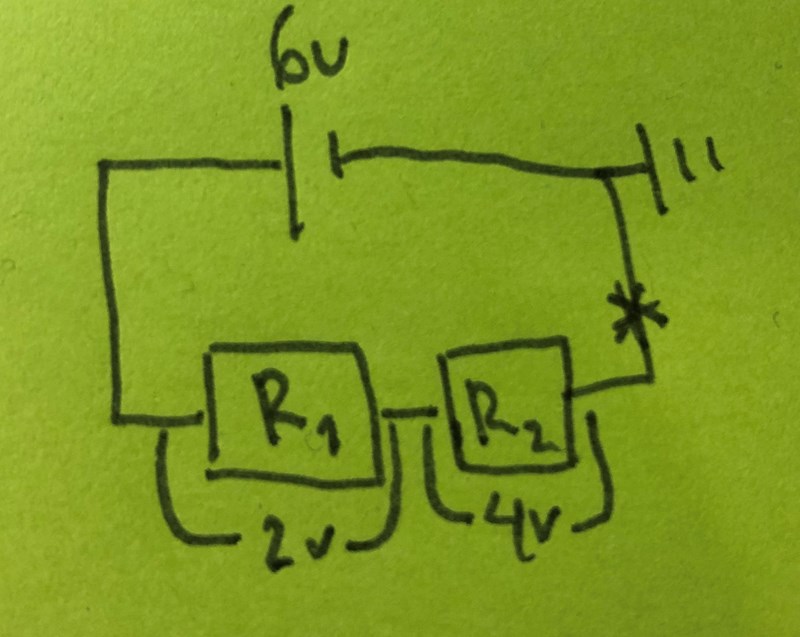

Så i exempelvis denna krets (om man beräknar potentialen i punkten som är markerad med en stjärna) så: Om man utgår från jordningen och sedan vandrar motströms är potentialen noll i punkten. Och om man går medströms blir det (0+6-2-4=0).Ok, så det blir samma.
Tack på förhand
När man resonerar om potentialvandring tänker man på KVL (Kirchhoffs...). Det försvinner normalt ingen ström ut i jordpunkten. Om så är fallet finns ett fatalt fel! Så man kan börja i vilken punkt som helst i kretsen, när man tillämpar KVL. När man gått ett varv runt kretsen blir summan av spänningarna noll, oavsett var jordningen finns.
