Potential i punkt

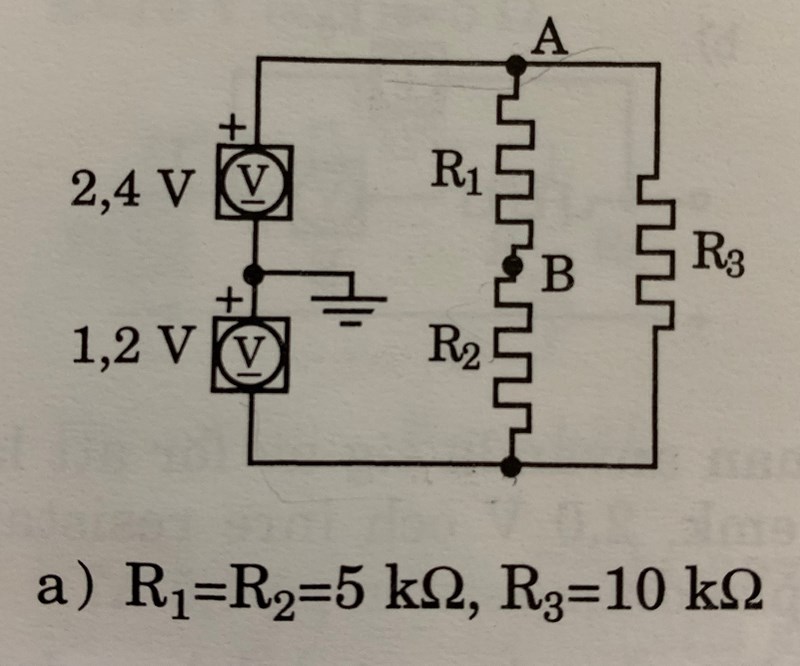

Jag ska beräkna potentialen i punkt A och B.

I punkt A är jag med på att 2,4 V, men i punkt B blir jag förvirrad hur jag ska gå tillväga.
Det finns ett lösningsförslag som är; Vb=2,4-R1-IR1 , IR1=2,4+1,2R1+R2

Varför lägger man ihop R1 och R2 när punkt B ligger innan R2? Och borde inte R3 räknas med någonstans eftersom spänningen delar på sig och också kommer gå genom R3?

Bo-Erik 725 – Fd. Medlem
Postad: 15 apr 2020 21:30

Hej!

Lösningsförslaget bör vara Vb = 2,4 - R1 * IR1

Eftersom  samma ström går genom R1 och R2 så kommer spänningen över R1 att förhålla sig till den totala spänningen (2,4 V + 1,2 V) som R1/(R1 + R2) så kallad spänningsdelning. Strömmen delar på sig och en del går genom R3, men det är samma spänning över "R1 + R2" som över R3.
