Potential i olika punkter

Tandläkarstudenterna skrev:

Hej

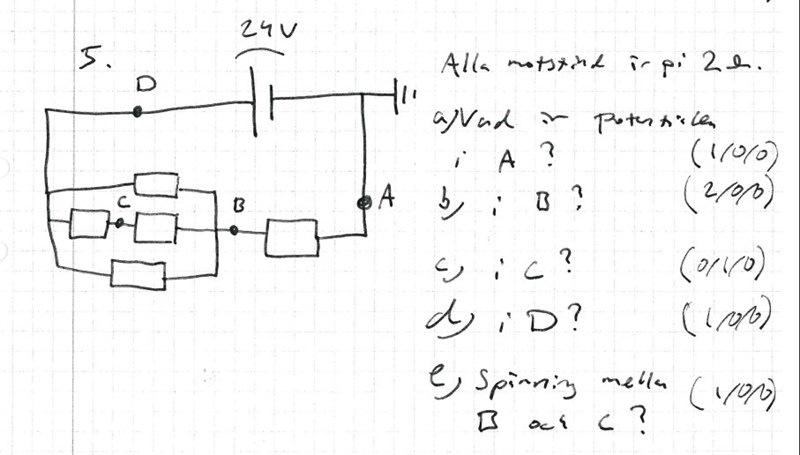

Alla motstånd på bilden är 2ohm, jag ska räkna ut potentialen i punkterna.

A=0

D=24

B & C förstår jag inte hur jag ska göra

Tack på förhand

För att kunna räkna ut potentialen i B behöver du räkna ut ersättningsresistansen för de fyra resistorerna längst ner till vänster. Vet du hur du skall göra detta?

Japp den är (1/2+1/4+1/2)^-1

=0.8ohm

Då är nästa steg att beräkna ersättningsresistansen för denna resistor och den till höger.
