Potential i jordad elektrisk krets

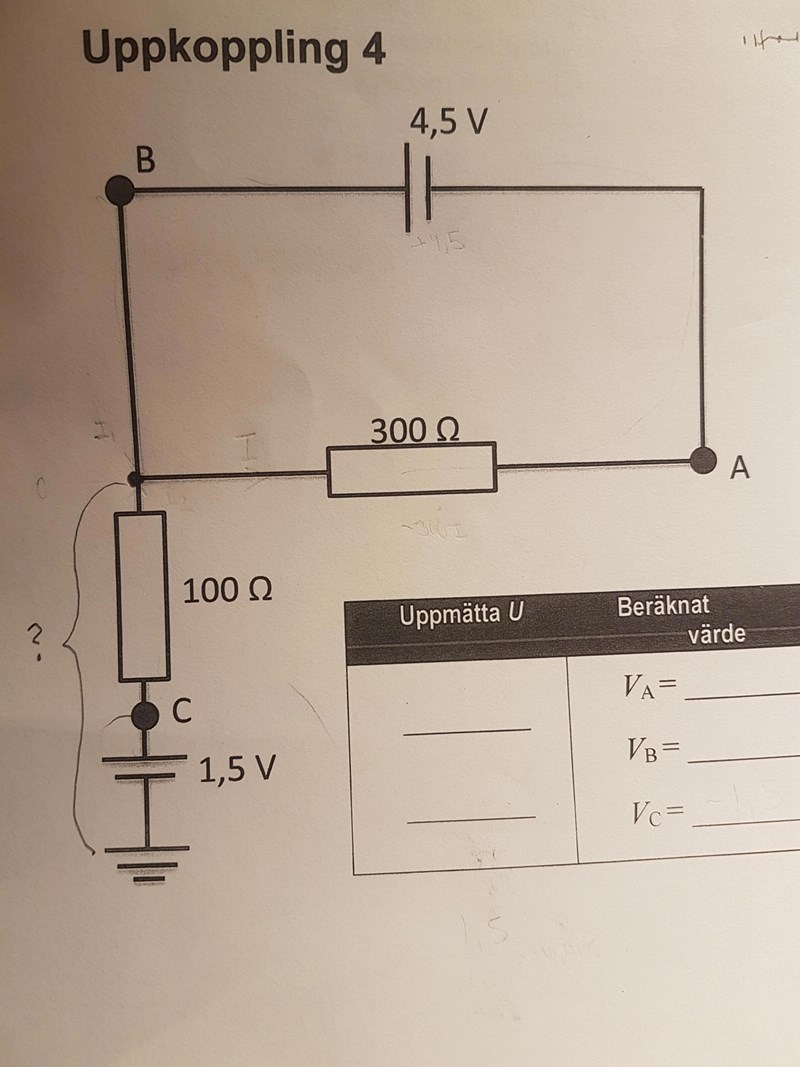

Jag ska räkna ut potentialen i punkterna a, b och c och tänkte göra en potentialvandring. Det jag undrar är:
Hur kan man räkna ut spänningen och strömmen över resistorerna, för jag förstår inte om delen jag har markerat med ett frågetecken parallellkopplad till den slutna kretsen eller seriekopplad? Kan man ta differensen mellan i batterierna och på så vis få totalspänningen (3V isf) eftersom de är kopplade åt olika håll?
Jag tror att potentialen i c är 1.5 men sen har jag inte kommit längre eftersom jag inte vet vad strömmen som går genom delen markerad med frågetecken är.
Hur stor ström går det genom 100 Ohm resistorn?
Vad är då potentialen på andra sidan av 100 Ohm resistorn, dvs. i punkten B?
Jag tror att strömmen är 0.03 (3/100) och isf är B 4.5. Spänningen i den slutna kretsen tror jag inte påverkas av det andra batteriet så där borde den vara 4.5. Då när man går över batteriet från B ändras potentialen med -4.5 för man går mot strömriktningen så potentialen i A borde vara 0. Spänningen över 300 resistorn borde vara 4.5 så då är man tillbaka på V=4.5 där kopplingen till jordningen går så då borde det väl stämma?
100 Ohm resistorn ingår inte i en sluten krets och därför går det ingen ström genom den och därmed är potentialen på bägge sidor om resistorn samma dvs. . Sedan är ju potentialen i punkten A 4.5V lägre än i punkt B.
