Potential i en elektrisk krets

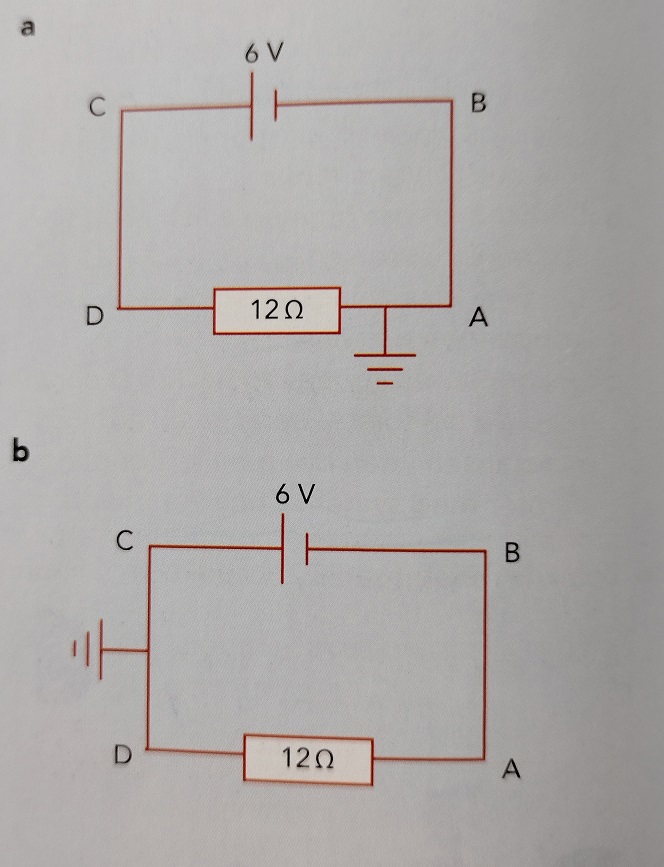

En elektrisk krets kopplas upp enligt figuren. Vad blir potentialen i punkterna A - D?
En grej jag kan göra är:
U = 6
R = 12
I = U/R = 1/2
Jag kan också göra en potentialvandring. I a så är A och B 0 och i b är C och D 0 eftersom att de är i direkt kontakt med jordade punkten. Men hur gör man sen? Jag läste nåt om att potentialen ökar i riktning från den negativa poolen till den positiva och att det är tvärtom i en resistor. Men hur vet jag vilken väg jag ska välja här?
Svaren är:
a A=B: 0 V, C=D: 6 V
b A=B: -6 V, C=D: 0 V
Du kommer att få samma svar vilket håll du än går åt. Kolla! Hela spänningen ligger ju över resistorn, så potentialökningen och potentialminskningen är lika stora.
Om man går genom en spänningskälla från - till + ökar potentialen. Tvärtom om man går åt motsatt håll.
Om man går genom en resistor i strömmens riktning minskar potentialen. Tvärtom om man går åt motsatt håll.
Om vi för figur a) börjar i punkt A och går till punkt C passerar vi en spänningskälla. Enligt första regeln ovan ska vi öka potentialen med 6V.
Alltså är potentialen 6V i C=D.
Fortsätter vi genom 12 ohms motståndet minskar potentialen enligt andra regeln ovan eftersom vi går i strömmens riktning. Strömmen är 0.5A (6V/12Ohm). Vi hamnar på 0 igen ()
Du kan också se det som att du vet att det ligger 6V över resistorn, så slipper du beräkna strömmen. Men strömmens riktning avgör om du ska dra ifrån eller lägga till potentialfallet över resistorn under din vandring.
Tack mina vänner!!
