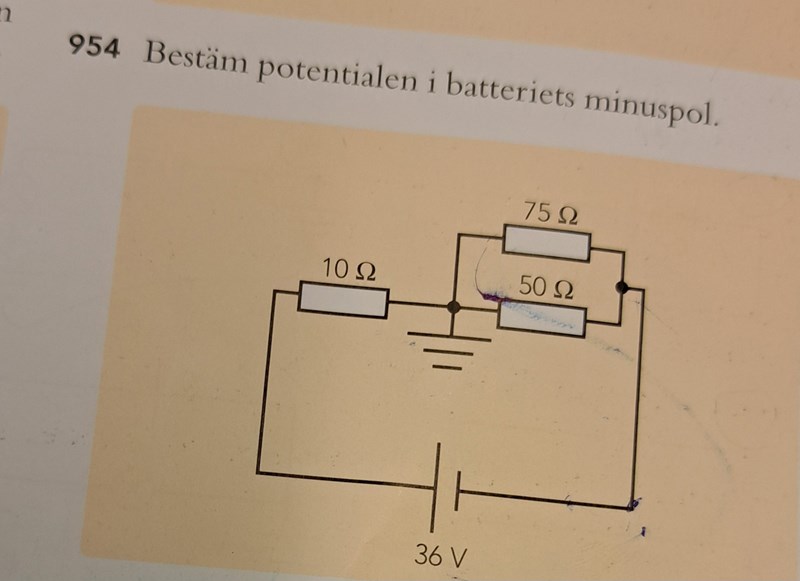

Potential i batteriets minuspol
Hej!

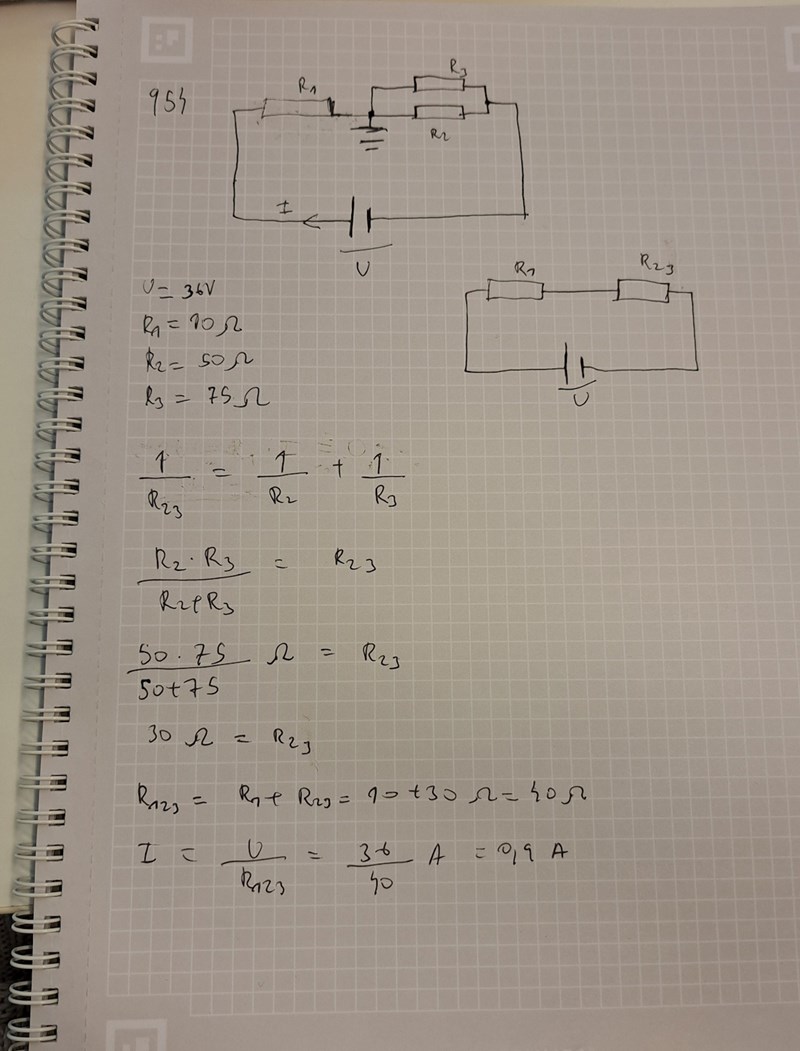

jag förstår ej hur jag ska beräkna potentialen i batteriets minuspol. Det jag började med är att beräkna huvudströmmen i kretsen.
Du har gjort 90% av uppgiften redan.
Vad blir spänningen över R23 orsakad av strömmen I?
ThomasN skrev:Du har gjort 90% av uppgiften redan.
Vad blir spänningen över R23 orsakad av strömmen I?
Varför är man intresserad av spänningen över R23? Jag hänger ej riktigt med. Då kommer jordade punkten att försvinna eller har jag fel?
Den jordade punkten är kvar, nu mellan R1 och R23.
Vad är spänningen över R23? Och polariteten?
ThomasN skrev:Den jordade punkten är kvar, nu mellan R1 och R23.
Vad är spänningen över R23? Och polariteten?

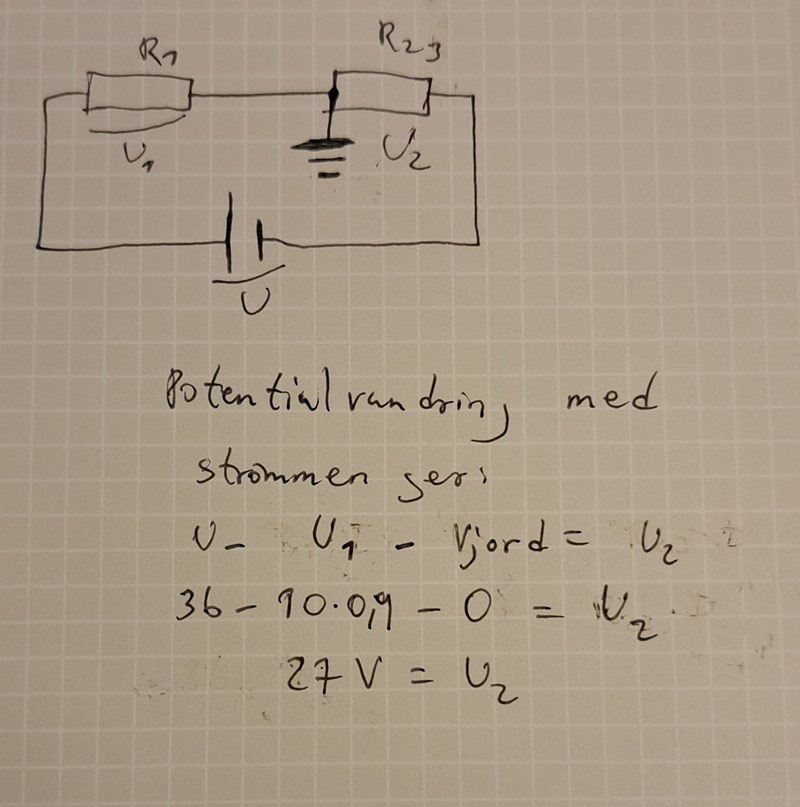

Menar du att det ser ut såhär? Jag får det till +27 V,men facit får -27 V i potential.
Var finns plus och minus för U1 och U2, speciellt U2?
Jordpunktens potential är 0V.
ThomasN skrev:Var finns plus och minus för U1 och U2, speciellt U2?
Jordpunktens potential är 0V.
För U1 är plus på vänster sida där plussidan ligger och för U2 som är för R2 och R3 ligger minus på minussidan.
Precis, vänstra ändan på R23 är U2:s pluspol och kopplad till jordpunkten och högra änden är minuspol som då är - 27V i förhållande till jorden.
ThomasN skrev:Precis, vänstra ändan på R23 är U2:s pluspol och kopplad till jordpunkten och högra änden är minuspol som då är - 27V i förhållande till jorden.
Ja precis men hur får man just -27 V mha potentialvandring? Jag antar att jag gjorde rätt men behöver svara med -27 V bara?
I potentialvandringen ställer man upp en ekvation med en summa av potentialskillnader med rätt tecken, men jordpunkten är ju ingen potentialskillnad. Potentialvandring fungerar lika bra utan jordpunkten.
Man måste titta på polariteten på spänningen U2 för att se om det blir + eller - 27V
Kom på en sak: Om du startar potentialvandringen i jordpunkten och går moturs så får du - 27V
ThomasN skrev:I potentialvandringen ställer man upp en ekvation med en summa av potentialskillnader med rätt tecken, men jordpunkten är ju ingen potentialskillnad. Potentialvandring fungerar lika bra utan jordpunkten.
Man måste titta på polariteten på spänningen U2 för att se om det blir + eller - 27V
Kom på en sak: Om du startar potentialvandringen i jordpunkten och går moturs så får du - 27V
Hur ska vi gå moturs? Vill du visa hur du menar?
Alltså menar du Vjord+R23*I+U=0?
Jag tänkte mig Vjord + R1*I - U = Potentialen på batteriets minuspol.
ThomasN skrev:Jag tänkte mig Vjord + R1*I - U = Potentialen på batteriets minuspol.
Ahaa jo men så kan man ju göra! Då hamnar vi på en negativ potential för vi går mot strömmen
