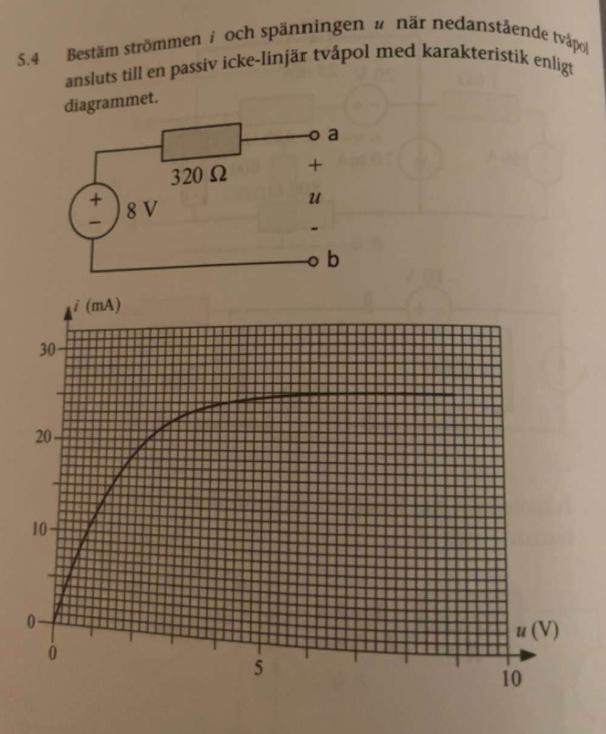

Passiv icke-linjär tvåpol
Enligt facit ska svaret bli i=20*10^-3A och u=2V men det min fråga är om jag kan helt enkelt välja vilken punkt som helst på grafen, så länge den är ickelinjär? Alltså vilket värde som helst från 0-5.?V
Nej, man kan inte välja vilket värde som helst.
Med beteckningarna enligt figuren så är strömmen i = (8 - u)/320
Se vidare förenklingarna av detta vid diagrammet nedan. Ritar man in arbetslinjen ser man att den skär den icke linjära karakteristiken vid u = 2 V och i = 19 mA.
