Passiv icke-linjär tvåpol

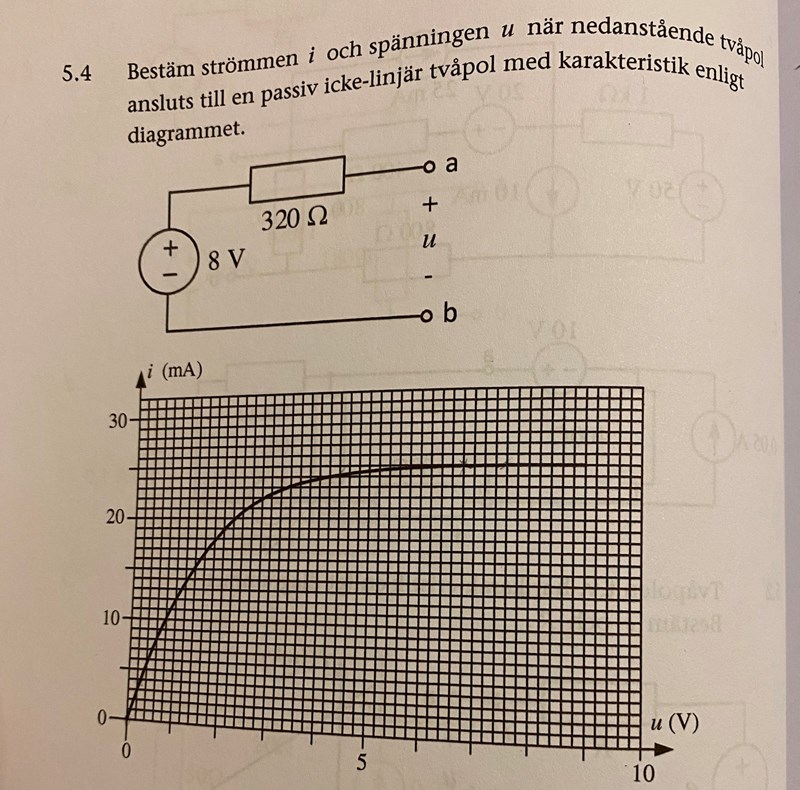

Har fastnat på denna uppgift och får inte till den. Tror inte att det är svårt, men blir inte rätt. Hur ska jag göra?
Kortsluter du mellan a och b får du den maximala strömmen i = 8000/320 = 25 mA. Med den olinjära tvåpolen inkopplad blir förstås strömmen mindre. Låt oss ta en punkt någonstans på kurvan, exempelvis 15 mA och 1,4 V. Då blir det 6,6 V kvar till 320 ohms motståndet. Strömmen genom detta blir då 6600/320 = 20,6 mA vilket inte stämmer med de 15 vi startade med. Du får alltså hitta en annan punkt på kurvan med lite större ström så att strömmar och spänningar överensstämmer.

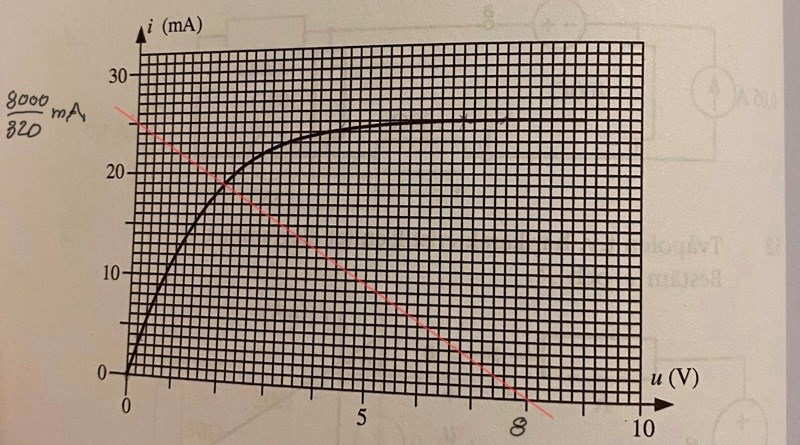

Man kan lösa det grafiskt.
Rita tvåpolens arbetslinje i grafen.
Okej. I boken har de valt en ström och sedan räknat ut spänningen och fått ut en punkt. Sedan har dom dragit en linje genom origo och den punkten. Skärningspunkten blir då u och i. Det var det jag försökte göra, men det blev inte rätt. Blir ju olika lutningar på linjen beroende på vilket "i" jag väljer och då träffar ju också linjen grafen på olika ställen.
Enligt facit ska u=2,0 V och i=19mA
ilovechocolate skrev:Blir ju olika lutningar på linjen beroende på vilket "i" jag väljer
Lutningen är tvåpolens inre motstånd (320 Ω).
Ja, juste. Så blir det ju. Ska jag sen gissa mig fram till vad u och i för att det sammanlagt ska bli 320 ohm, eller finns det ett enklare sätt att lösa det på?
ilovechocolate skrev:I boken har de valt en ström och sedan räknat ut spänningen och fått ut en punkt. Sedan har dom dragit en linje genom origo och den punkten. Skärningspunkten blir då u och i.
Tvåpolens IV-linje går inte genom origo.
Jaha okej, då har jag missuppfattat det. Då vet jag inte hur jag ska göra :(
Jasså, då förstår jag. Jag försökte dra en linje från origo för att få en skärningspunkt, men det går ju inte. Tack för hjälpen!
