Parallellkopplade resistorer

Här är frågan och vid första anblick tänkte jag att Rres var (1/30+1/30+1/30)^-1 vilket är 10 ohm detta svar är också rätt men det jag undrar är strömmen vill ju alltid ta den väg med minst motstånd. Så om den hade tagit vägen framför R1 så hade Rres blivit 30 ohm vilket är större än 10 ohm. Så förmodligen därför den inte tar denna väg, inte helt säker på det dock. Hade man kunnat göra en liknande krets fast seriekopplad för då hade väl strömmen valt "genvägen" det här är bara mina spekulationer och kan lika väl ha fel.

Ture 10681 – Livehjälpare
Postad: 11 jan 19:00

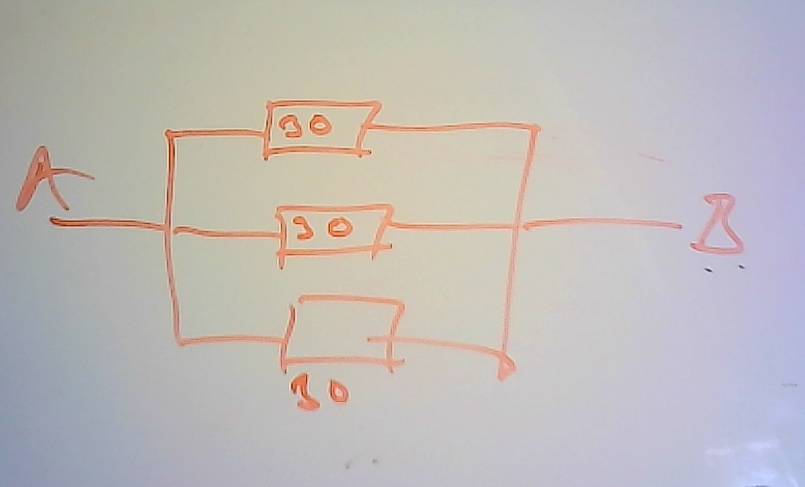

Den här uppgiften är lurigt ritad, man kan dock förenkla den genom att flytta runt motstånden men behålla kopplingarna, då ser den ut så här:_

Pieter Kuiper 8616
Postad: 11 jan 19:26 Redigerad: 11 jan 19:28

Som ett mellansteg kan man färglägga ledningarna med potentialen:
Och sedan först flytta och vrida en liten bit:
