Parallellkopplade lampor vilka lyser starkast

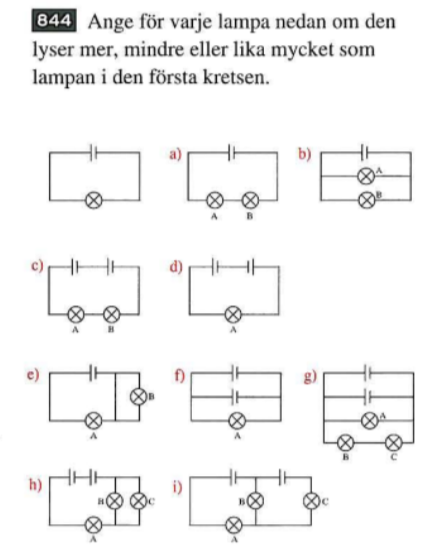

Jag är på deluppgift h och tänker att jag vill göra det lite lättare att förstå så jag ritar lösa sladdar istället

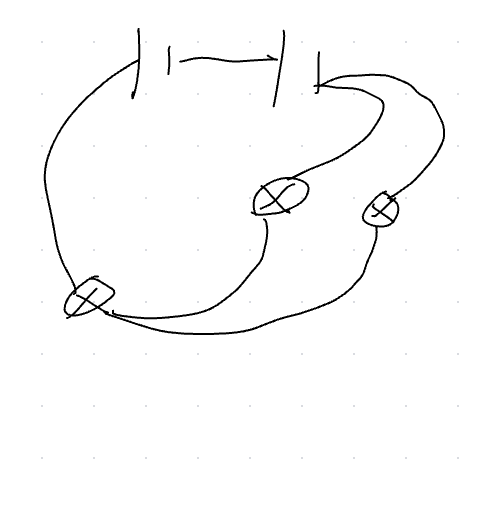

jag får ihop det till något såhär (väldigt slarvigt ritat) lite osäker om det här är rätt ritat men jag utgår från det.

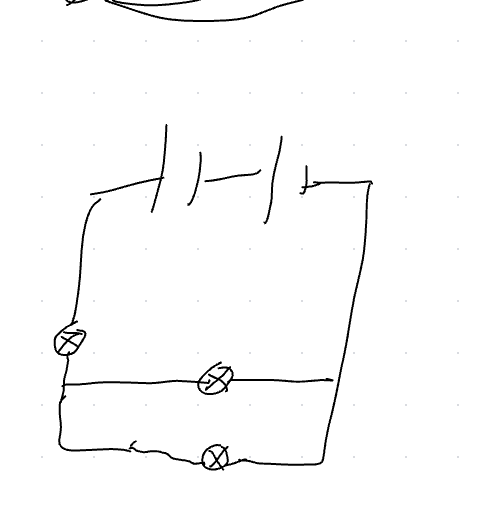

sedan vill jag rita lite finare så jag gör en gång till
(lite ostadig hand har jag) men med denna målning tänker jag att lampa 1 borde lysa mer och lampa 2 och 3 borde lysa lika mycket som den lampan man ska utgå från. Detta stämmer dock inte och lampa 2 och 3 lyser tydligen mindre. Det måste vara så att jag ritat fel men vet inte riktigt hur annars det ska se ut
Din skiss för deluppgift h stämmer principiellt. De två parallellkopplade lamporna motsvarar resistansen för en ”halv lampa” (om du förstår vad jag menar). Eftersom man då har två likadana spänningskällor för 1,5 lampor, så lyser lampa A starkare än i ursprungskretsen, medan lamporna B och C lyser lite svagare då de får hälften så stor ström som A.
jag har försökt tänka och jag fattar hur du tänker med 1,5 lampa men om man sätter in värden och säger att varje lampa har resistansen 2ohm så får man att i ursprungskretsen 0.75 A. Medan i h lampa A 1,3333 och b och c 1,333/2=2/3 vilket stämmer. Tror jag gjorde den här uträkningen förut men måste räknat fel. Tack för hjälpen iallafall :=)
